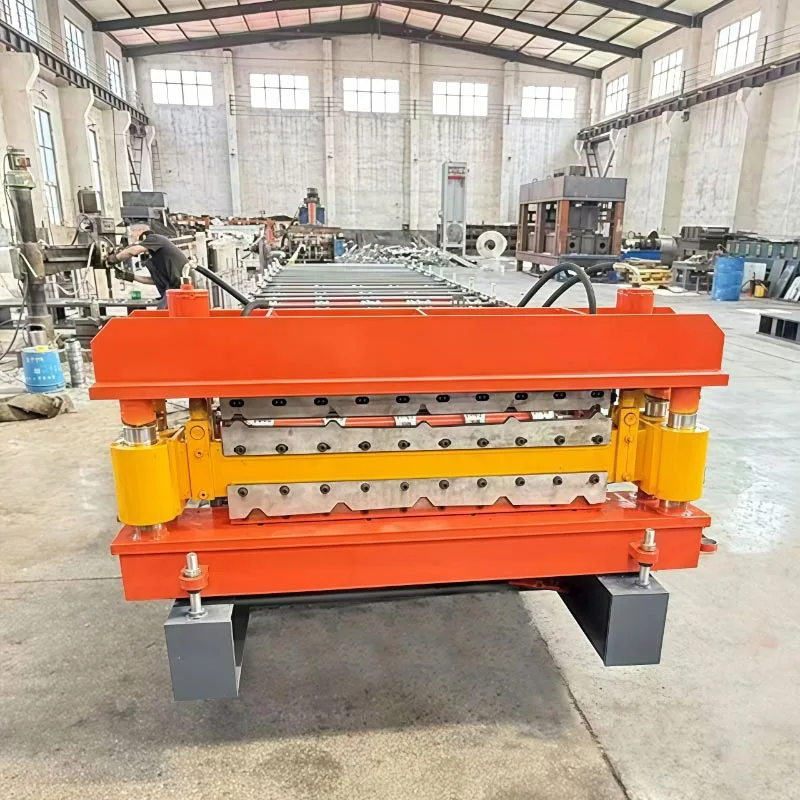

900/1080 Kulay ng bakal na roll na bumubuo ng makina

Inhinyero para sa Nangungunang Pagganap, ang 900/1080 Kulay na Bakal na Pagbubuo ng Machine ay nagtatakda ng isang mataas na pamantayan para sa kahusayan at katumpakan sa sektor ng mga materyales sa konstruksyon. Gumagana ito sa pre-pintura na galvanized steel coils, na kilala rin bilang Kulay Bakal. Sa isang makinis, tuluy -tuloy na proseso, binabago nito ang mga coils na ito sa malakas, matibay, at biswal na nakakaakit Mga panel ng gusali.

Dinisenyo para sa mga malalaking proyekto sa pang-industriya at dalubhasang tagagawa ng bubong, ang sistemang ito ay nagsasama ng maraming Mga pag -andar sa isang linya. Nagsasagawa ito ng uncoiling, roll form, cutting cutting, at awtomatikong pag -stack. Ang makina Madaling lumipat sa pagitan ng 900mm at 1080mm na mga format ng profile, na nagbibigay ng pambihirang kakayahang umangkop sa pagpapatakbo. Ito Pinapayagan ng kakayahang magamit ang isang linya ng produksyon upang matugunan ang magkakaibang mga pangangailangan sa arkitektura at pagbabago ng mga kahilingan sa merkado. Nagtatampok ang makina ng isang mabigat na tungkulin na frame at ginagabayan ng isang sopistikadong sistema ng control ng PLC. Ito Ginagarantiyahan ng matatag na disenyo ang pare-pareho, de-kalidad na mga produkto. Pinapaliit din nito ang materyal na basura at naghahatid ng isang malakas Bumalik sa pamumuhunan sa pamamagitan ng pag -maximize ng pagiging produktibo at pagbabawas ng mga gastos sa paggawa.

Detalyadong paglalarawan

Ang 900/1080 na kulay ng bakal na roll na bumubuo ng makina ay isang kumpleto, naka -synchronize na system. Ang bawat sangkap ay mahalaga, nagtatrabaho magkasama upang ibahin ang anyo ng isang raw coil sa isang tapos na, de-kalidad na panel.

Mga pangunahing sangkap at daloy ng trabaho:

Gabay sa Decoiler at Feed-In:
Ang paggawa ay nagsisimula sa mabibigat na duty decoiler. Ligtas itong humahawak ng malalaking bakal na coils hanggang sa 5 tonelada. Isang opsyonal Pinapayagan ng haydroliko na braso para sa ligtas at mahusay na pag -load ng coil. Para sa yugto ng pagbubuo, kritikal ang isang talahanayan ng gabay sa pagpasok. Ito Posisyon ang sheet na may perpektong pagkakahanay, na pumipigil sa pag -ilid ng pag -agos at anumang nagresultang pagpapapangit ng materyal.

Leveling at feed unit:
Ang kritikal na yugto na ito ay binubuo ng isang serye ng mga leveling roller na nag-aalis ng anumang kurbada na sapilitan na kurbada o Mga Kadiliman mula sa sheet ng bakal. Tinitiyak nito na ang metal ay perpektong flat bago bumubuo. Ito ay kritikal para sa pagkamit tumpak Ang mga sukat at isang walang kamali -mali na hitsura sa panghuling panel.
Ang isang sistema na hinihimok ng servo ay pinapakain ang sheet sa roll na dating may mataas na kawastuhan. Kinokontrol ng PLC ang haba ng pagputol. Ito Nangangahulugan ang bawat panel ay ginawa sa eksaktong haba na kailangan mo.

Roll Forming Station:
Ang bumubuo ng istasyon na ito ay ang puso ng makina. Gumagamit ito ng 16 hanggang 22 na nakatayo (para sa profile na ito) ng matigas na bakal Rolls. Ang bawat roll ay maingat na inhinyero at nakaposisyon upang lumikha ng perpektong profile.

Ang bawat hanay ng mga rolyo ay unti -unting yumuko ang flat sheet, milimetro ni milimetro, sa panghuling 900/1080 panel profile. Ang mga gears na may mataas na katumpakan ay nakalagay sa isang reinforced gearbox at tumakbo sa isang paliguan ng langis. Tinitiyak nito na makinis, malakas, at tahimik na operasyon, habang ginagarantiyahan din ang isang mahabang buhay ng serbisyo.

PLC Control System & HMI:
Ang buong linya ng produksyon ay pinamamahalaan ng isang programmable logic controller (PLC). Nakikipag -ugnay ang operator sa System sa pamamagitan ng isang interface ng touchscreen ng gumagamit-machine interface (HMI).
Mula sa screen na ito, maaaring itakda ng mga operator ang nais na haba ng panel, dami ng produksyon, bilis ng paggupit, at iba pa mga parameter. Awtomatikong kinakalkula ng system ang pinakamainam na mga pagkakasunud -sunod ng operasyon at nag -iimbak ng mga recipe para sa iba't ibang mga trabaho.

Sistema ng pagputol ng katumpakan:
Matapos mabuo ang sheet, naglalakbay ito sa cutting unit. Ang isang high-speed rotary flying cut-off system ay nagtatrabaho. Ang Flying Cutter ay nag -synchronize, nag -cut, at nag -reset nang hindi tumitigil sa linya. Gumagalaw ito gamit ang panel, tinitiyak ang isang malinis at Burr-free cut, at bumalik upang magsimula kaagad para sa susunod na pag-ikot. Tinatanggal ang pag -pause ng produksyon at drastically pagtaas ng output.

Output Conveyor at Awtomatikong Stacker:
Sa pangwakas na yugto, ang mga pinalakas na roller ay naghahatid ng mga natapos na panel. Isang awtomatikong sistema ng pag -stack pagkatapos ay nag -aayos ng output, Pagbibilang ng mga panel at paglikha ng perpektong nakaayos na mga bundle para sa pag -alis.
Ang awtomatikong proseso na ito ay nag -aalis ng manu -manong paghawak at pinipigilan ang mga gasgas sa ibabaw. Pagkatapos ay naghahanda ito ng mga bundle Strapping at kargamento, na makabuluhang binabawasan ang mga gastos sa paggawa.

Ang 900/1080 Profile:

Ang 900/1080 na kulay ng bakal na roll na bumubuo ng makina ay gumagawa ng mga high-performance na nakatago-fix na mga panel. Ang "900" at "1080" sa Ang pangalan nito ay tumutukoy sa lapad ng saklaw ng panel sa milimetro. Ang nabuo na profile ay dinisenyo na may maraming susi Mga kalamangan:

Nakatagong pag -aayos: Ang mga fastener ay maingat na nakatago sa ilalim ng overlay na mga panel, na nagreresulta sa isang maayos, modernong profile at pinabuting paglaban sa panahon.

Mataas na buto-buto: Ang mga panel ay nagtatampok ng malalim, istruktura na matigas na buto-buto na nagbibigay ng pambihirang kapasidad na nagdadala ng pag-load para sa niyebe, hangin, at trapiko sa paa.

Mga kanal ng kanal: Ang mga pinagsamang channel ay idinisenyo upang pamahalaan ang runoff ng tubig at maiwasan ang pagtagas.

Malakas na Side Lap: Ang mga interlocking side laps ay lumikha ng isang matatag, masikip na panahon ng selyo sa pagitan ng mga panel.

Mga teknikal na parameter

Mga pangunahing pakinabang at benepisyo

Hindi magkatugma na kakayahang umangkop at kakayahang umangkop: Ang pangunahing bentahe ng makina na ito ay ang dual-lapad na kakayahan nito. Gumagawa ito Dalawang tanyag na lapad ng panel ng industriya - 900mm at 1080mm - sa isang solong, maraming nalalaman platform. Pinapayagan ng system na ito ang mga tagagawa Tumugon sa real-time sa mga pasadyang mga order. Tinatanggal nito ang pangangailangan para sa mga dedikadong linya ng produksyon, nagpapababa ng mga gastos, at na -optimize ang puwang ng pabrika.

Superior na kahusayan sa produksyon: Inhinyero para sa bilis at kahusayan, ang sistemang ito ay nagbibigay-daan sa hindi pagtigil sa paggawa sa UP hanggang 45 metro bawat minuto. Mabilis nitong tinutupad ang mga malalaking order ng panel, ginagarantiyahan na nakatagpo ka ng mga deadline at mapalakas sa pangkalahatan pagiging produktibo.

Pambihirang katumpakan at kalidad:

Pagkakaugnay ng profile: Ang katumpakan ay itinayo sa bawat panel. Ang aming proseso ng pagbubuo ng multi-yugto, kasama ang mataas na katumpakan nito Ang mga Roller, ay inhinyero upang maihatid ang eksaktong mga pagtutukoy ng geometriko na may ganap na pagkakapare -pareho.

Pagputol ng Katumpakan: Ang aming tumpak na pagputol ng servo ay pinapasimple ang pag -install at makatipid ka ng pera. Magkakasama ang mga panel Perpekto, na nagpapabagal sa mga kinakailangan sa paggawa sa site at pinaliit ang basura ng materyal.

Malakas at matibay na konstruksyon: Ang 900/1080 na kulay na bakal na roll na bumubuo ng makina ay itinayo para sa isang mahabang buhay sa pagpapatakbo sa ilalim ng hinihingi na mga kondisyon. Heavy-duty frame: Ang welded at stress-relieved frame ay pinipigilan ang pagbaluktot at panginginig ng boses, na kritikal para sa pagpapanatili ng pangmatagalang katumpakan.

Mataas na kalidad na mga roller at shaft: Itinayo hanggang sa huli. Ang aming mga roller at solidong shaft ay ginawa mula sa GCR15 na tindig Bakal. Ang mataas na grade na materyal na ito ay nagbibigay ng pambihirang paglaban sa pagsusuot at ang lakas na kinakailangan para sa mabibigat na tungkulin Mga materyales hanggang sa 0.8mm makapal.

Advanced na automation at kadalian ng paggamit: Ang sistema ng control ng PLC ay pinapasimple ang mga kumplikadong operasyon.

Interface ng user-friendly: Sa simpleng pagpasok ng data at ganap na awtomatikong operasyon, tinanggal ng system ang error sa tao para sa walang kamali -mali na paggawa.

Mga diagnostic ng kasalanan: Upang gawing simple ang pagpapanatili, ang system ay may kasamang mga pag-andar sa sarili. Nagbibigay ito Madaling maunawaan ang mga alerto tungkol sa mga potensyal na isyu, pagpapagana ng mabilis na paglutas at nabawasan ang downtime.

Memorya ng Recipe: I -save ang Mga Setting ng Trabaho para sa Iba't ibang Mga Haba ng Panel at Dami para sa Mabilis na Pagbabago sa pagitan ng Produksyon tumatakbo.

Mga benepisyo sa ekonomiya:

Nabawasan ang mga gastos sa paggawa: Ang linya ay ganap na awtomatiko mula sa pagpapakain hanggang sa pag -stack. Ito ay dinisenyo upang mapatakbo sa 1-2 lamang tauhan.

Minimized Material Waste: Makakakita ka ng isang dramatikong pagbagsak sa materyal na scrap. Ang benepisyo sa pag-save ng gastos na ito ay nagmula sa Ang mataas na kawastuhan ng pagputol ng makina at matatag na proseso ng pagbuo.

Mababang pagpapanatili: Itinayo para sa pagiging maaasahan, ang makina ay nagtatampok ng isang nakapaloob, gearbox ng bath-bath na nangangailangan ng kaunti Pagpapanatili. Ang matatag na konstruksyon nito ay nagpapaliit din sa mga pangangailangan at gastos sa pag -aayos.

Disenyo, Paggawa, at Suporta

Pilosopiya ng Engineering at Disenyo:

Ang makina na ito ay inhinyero sa advanced na CAD/CAM at FEA. Tinitiyak nito ang isang masungit na frame na hindi magbabago sa ilalim ng pag -load. Ang tooling ay bumubuo ng panel nang maayos sa isang unti -unting proseso. Pinapaliit nito ang materyal na stress, pinoprotektahan ang parehong pintura At ang lakas ng bakal.

Paggawa at kontrol ng kalidad:

Precision Machining: Ang mga pangunahing sangkap ay gawa sa mga machine ng CNC. Tinitiyak nito ang mahigpit na pagkakapare -pareho para sa bawat Roller at perpektong pagkakahanay para sa lahat ng mga shaft at bearings.

Hardening at paggamot sa ibabaw: Ang aming bumubuo ng mga roller ay ginagamot ng init at chrome-plated para sa maximum na tibay. Ito nagreresulta sa isang mahirap, makinis na ibabaw na nagpapaliit ng alitan at pinipigilan ang pagkiskis ng patong ng materyal.

Pag-install, pagsasanay, at serbisyo pagkatapos ng benta: Ang isang responsableng tagapagtustos ay nagbibigay ng isang komprehensibong pakete ng suporta.

Pag-install at Komisyonasyon: Ang aming mga inhinyero ay maaaring pangasiwaan ang pag-install at pag-komisyon sa on-site. Ang serbisyong ito Ginagarantiyahan ang iyong makina ay naka -set up nang tama at nagsisimula ng operasyon sa pinakamainam na kondisyon.

Comprehensive Training: Ang iyong mga tauhan ay makakatanggap ng kumpletong pagsasanay sa pagpapatakbo at pagpapanatili. Naghahanda ito Ang mga ito upang patakbuhin ang makina nang ligtas at mahusay.

Suporta sa Global Spare: Ang iyong operasyon ay sinusuportahan ng aming garantisadong supply ng mga tunay na bahagi at dalubhasang teknikal Suporta. Panatilihin ang iyong mga operasyon na tumatakbo sa aming global network ng suporta. Nagbibigay kami ng mabilis, dalubhasang tulong sa Paliitin ang downtime at panatilihin ka sa iskedyul.

Warranty: Ang isang karaniwang warranty ay ibinibigay, na sumasaklaw sa mga depekto sa pagmamanupaktura at nag -aalok ng kapayapaan ng isip.

Bakit pipiliin tayo?

Ang 900/1080 na kulay ng bakal na roll na bumubuo ng makina ay isang kumpletong solusyon sa paggawa. Ito ay inhinyero upang maihatid ang nasasalat Mga Resulta: Mas mataas na kakayahang kumita, higit na kalidad, at pinabilis na paglago. Ito ay hindi lamang isang makina, ngunit isang madiskarteng Asset para sa iyong negosyo.Ito ay pinalalaki ang iyong kapasidad at ginagarantiyahan ang pare-pareho, de-kalidad na mga panel na hinihiling ng iyong merkado.

Sa loob ng higit sa 15 taon, ang Parfu International Trading Co, Ltd ay naging isang pandaigdigang pinuno sa high-performance roll na bumubuo Makinarya. Nagdisenyo kami at nagtatayo ng matatag, kagamitan sa katumpakan para sa paggawa ng lahat ng mga pangunahing panel ng bubong at dingding. Ang pagbibigay kapangyarihan sa ating mga kliyente sa buong mundo-mula sa mga materyal na supplier hanggang sa mga malalaking tagabuo-ay nasa aming pangunahing. Kami ay nagtataguyod Mga Pakikipagtulungan sa pamamagitan ng isang Kumpletong Suite ng Mga Serbisyo, kabilang ang Custom Engineering, On-Site na Pag-install, Masusing pagsasanay, at walang tigil na pangangalaga pagkatapos ng benta.
