910 Kulay ng bakal na roll na bumubuo ng makina

Ang "910" ay tumutukoy sa epektibong lapad ng takip ng panel. Ang lapad na ito ay isang tanyag na pagpipilian para sa mga malalaking gusali. Ito ay Karaniwan sa mga pabrika, bodega, shopping mall, at mga pasilidad sa palakasan. Natugunan ng makina ang matigas na hinihingi ng modernong konstruksyon. Nagbibigay ito ng mahusay na lakas, paglaban sa panahon, at mabilis na pag -install.

Pinagsasama ng 910 Kulay ng Steel Roll na bumubuo ng maraming mga proseso. Humahawak ito ng walang tigil, bumubuo ng rolyo, pagputol, at pag -stack. Ang pagsasama na ito ay nag -aalis ng maraming yugto ng paghawak. Pinuputol nito ang mga gastos sa paggawa, binabawasan ang basurang materyal, at Pabilisin ang produksiyon. Ang resulta ay isang mas mahusay na pagbabalik sa pamumuhunan para sa mga tagagawa at tagabuo.

Ang makina na ito ay isang pundasyon ng paggawa ng gusali ng metal. Ito ay maaasahan na lumilikha mga de-kalidad na panel. Ang mga panel na ito ay bumubuo ng pangunahing kalasag ng isang istraktura laban sa panahon.

Detalyadong paglalarawan

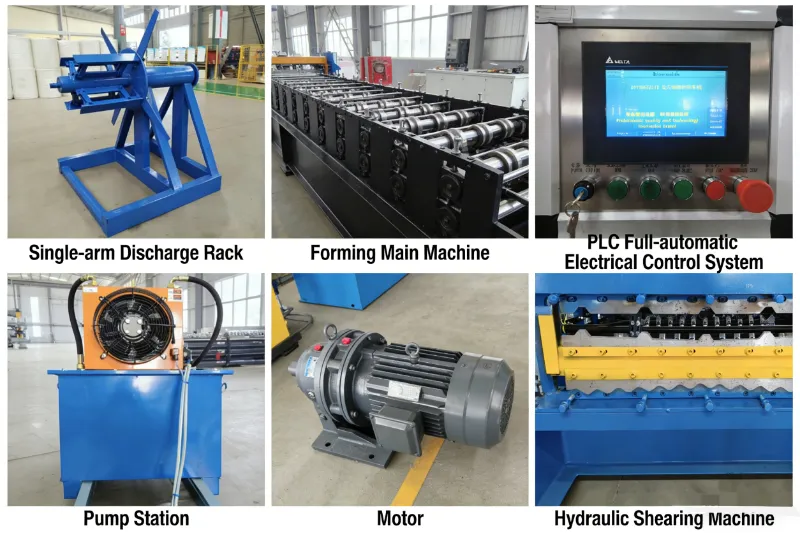

Ang 910 na kulay na bakal na roll na bumubuo ng makina ay isang kumpletong sistema. Ang bawat bahagi ay may kritikal na trabaho. Ang daloy ng produksyon Gumagana tulad nito:

A. Pay-Off Stand (Uncoiler)

Nagsisimula ang proseso dito. Ang paninindigan ay humahawak ng mabibigat na kulay na bakal na coil. Ang mga coils ay karaniwang tumitimbang ng 3-10 tonelada. Maaari itong maging isang simpleng manu -manong uri. O, maaari itong maging isang yunit ng motor na may pagpapalawak ng haydroliko para sa mas malaking coils. Isang awtomatikong decoiler na may isang coil car ay isang pagpipilian. Ginagawa nitong mas ligtas at mas mahusay ang paglo -load.

B. Talahanayan ng Gabay sa Infeed

Ang bahaging ito ay gumagabay sa uncoiled sheet pasulong. Tinitiyak nito na ang materyal ay pumapasok sa sistema ng leveling nang diretso. Ito pinipigilan ang maling pag -aalsa at mga depekto sa produksyon.

C. yunit ng leveling ng sheet

Ang yunit na ito ay may isang hanay ng mga roller ng katumpakan. Ito ay nag -flattens ang natural na curve mula sa coiled material. Ang isang flat sheet ay mahalaga. Tinitiyak nito ang isang pare -pareho na hugis ng panel at isang makinis na pagtatapos ng ibabaw.

D. Sistema ng pagpapakain na hinihimok ng servo

Kinokontrol ng system na ito ang pagputol ng katumpakan. Ang mga motor ng servo at isang plc ay itulak ang flat sheet pasulong. Ang haba ng feed ay Digital na na -program. Itinatakda nito ang panghuling haba ng panel nang tumpak, karaniwang sa loob ng ± 1mm.

E. Main Roll Forming Station

Ito ang puso ng makina. Dito, ang flat sheet ay hugis sa pangwakas na profile ng 910. Marami ang istasyon Mga pares ng matigas na bakal na rolyo. Ang bawat hanay ng mga rolyo ay yumuko ang sheet nang kaunti pa. Nangyayari ito sa pamamagitan ng maraming yugto (karaniwang 15-22). Ang unti -unting proseso ay pumipigil sa materyal na stress at pinsala sa ibabaw. Ang mga rolyo ay matigas at ginawa sa Huling.

F. PLC & HMI Control System

Ang control center ay nagpapatakbo ng buong makina. Gumagamit ito ng isang programmable logic controller, o PLC. Ito ay kumikilos bilang Utak ng makina. Ang PLC ay kumokonekta sa isang interface ng touchscreen, na tinatawag na isang HMI. Ang screen na ito ay utos ng operator istasyon. Mula rito, maaaring pamahalaan ng operator ang lahat ng mga pag -andar ng makina. Maaari silang magsimula at ihinto ang paggawa. Maaari rin nila Itakda ang haba at dami ng panel. Nagbibigay ang system ng malinaw na mga pag -update at alerto sa katayuan. Ang pag -setup na ito ay naglalagay ng buong kontrol sa mga daliri ng operator.

Maaari nilang itakda ang haba ng panel, dami ng produksyon, at mode ng pagputol. Maaari rin nilang subaybayan ang katayuan ng makina at Mga bilang ng produksiyon.

G. Hydraulic o Servo Cutting System

Kapag ang sheet ay ganap na nabuo at naabot ang haba ng hanay, aktibo ang pamutol. Ang isang haydroliko o servo shear ay gumagawa ng isang Malinis, walang cut na burr. Ang pagputol ng servo ay mas mabilis, mas tahimik, at gumagamit ng mas kaunting enerhiya. Ang pamutol ay gumagalaw gamit ang panel sa Tiyakin ang isang parisukat na gilid.

H. Outfeed Conveyor & Awtomatikong Stacking System

Pagkatapos ng pagputol, ang natapos na panel ay gumagalaw sa isang conveyor. Ang isang awtomatikong sistema ng pag -stack ay nangongolekta ng mga panel. Ito Gumagawa ng maayos, pre-set stacks. Ang automation na ito ay nag -aalis ng manu -manong paghawak. Binabawasan nito ang panganib ng mga gasgas o baluktot. Ang Ang mga stacks ay handa na para sa strapping at pagpapadala.

Mga teknikal na parameter

*Tandaan: Ang mga parameter ay maaaring ipasadya upang matugunan ang mga tiyak na mga kinakailangan sa customer.*

Mga pangunahing pakinabang at benepisyo

1. Mataas na kahusayan at automation

Ang 910 na kulay na bakal na roll na bumubuo ng makina ay nagpapatakbo ng isang tuluy -tuloy, pinagsamang proseso mula sa coil hanggang sa natapos na stack. Ito Kailangan ng napakaliit na paglahok ng operator. Ang isang tao ay maaaring mag -load ng coils at subaybayan ang touchscreen. Naghahatid ang sistemang ito napakalaking output. Ang makina na ito ay gumagawa ng libu -libong mga square meters ng mga panel araw -araw. Ito ay perpektong angkop para sa Mga malalaking proyekto.

2. Higit na katumpakan at kalidad

Ang sistemang ito ay gumagawa ng perpektong pantay na mga panel. Ang isang feed na kinokontrol ng computer (CNC) ay nagsisiguro ng kawastuhan. Ang mga roller na may mataas na katumpakan pagkatapos ay bigyan ang bawat panel ng parehong eksaktong hugis at sukat.Ito ay nangangahulugang perpekto silang magkakaugnay Sa panahon ng pag -install. Ang pangwakas na istraktura ay may mas magaan na akma, pinahusay na paglaban sa panahon, at higit na lakas.

3. Operasyon ng Cost-Effective

Makatipid ng paggawa: Ang isang solong operator ay maaaring magpatakbo ng buong linya ng produksyon.

Binabawasan ang basura: Ang mga programmable cutter trims bawat panel sa tumpak na haba nito. Pinapaliit nito ang materyal na basura ay mas kaunting mga off-cut.

Mababang pagpapanatili: Itinayo gamit ang isang matatag na all-gear drive at kalidad na mga bahagi, ang makina na ito ay ginawa upang magtagal. Naghahatid ito Mga taon ng maaasahang serbisyo at patuloy na tumatakbo nang may kaunting downtime.

4. Mahusay na kakayahang umangkop

Ang produktong ito ay itinayo para sa 910mm panel, ngunit ito ay lubos na madaling iakma. Madali mo Gumawa ng mga panel sa iba't ibang haba. Ang computer (PLC) ay maaaring mag -imbak ng hindi mabilang na mga setting ng trabaho para sa iba't ibang mga order. Ang Ang disenyo ng roller ay maaari ring ipasadya para sa iba't ibang mga taas ng rib at mga pattern.

5. Itinayo hanggang sa huli

Ang mga kritikal na bahagi tulad ng pagbuo ng mga rolyo, shaft, at gears ay ginawa mula sa high-grade na haluang metal na bakal. Pinatigas sila at makintab sa isang pagtatapos ng salamin. Ang matigas na konstruksyon na ito ay lumalaban sa pagsusuot mula sa patuloy na paggamit. Ito ay mananatiling tumpak sa loob ng maraming taon. Pinoprotektahan nito ang iyong pamumuhunan.

6. Madali at ligtas na gamitin

Ang mga kontrol sa touchscreen ay madaling maunawaan. Mabilis na natututo ang mga operator. Ang kaligtasan ay isang priyoridad din. Ang makina ay Mga pindutan ng Emergency Stop. Ang mga gumagalaw na bahagi ay may mga proteksiyon na takip. Kasama dito ang built-in na proteksyon ng elektrikal.Ito ay lumilikha isang ligtas na kapaligiran sa pagtatrabaho.

5. Malalim na mga detalye at pagkakayari

A. katumpakan na bumubuo ng mga roller

Ang kalidad ng panel ay kritikal. Ito ay lubos na nakasalalay sa mga roller. Ang aming mga roller ay idinisenyo upang maging tumpak, makinis, at pare -pareho.

Smart Design: Matalinong dinisenyo namin ang bawat yugto ng roller. Gumagamit kami ng advanced na CAD/CAM software. Tinitiyak nito ang isang perpektong pagbuo proseso

Mga top-tier na materyales: Gumagamit kami ng high-grade 45# carbon steel o CR12 haluang metal na bakal.

Tumpak na machining: Ang mga lathes ng CNC at gilingan ay nakakamit ng labis na masikip na pagpapahintulot.

Hardened Surface: Sa pamamagitan ng paggamot sa init, ang katigasan ng ibabaw ay umabot sa HRC 58-60 para sa natitirang paglaban sa pagsusuot.

Makinis na Tapos: Ang pangwakas na paggiling at buli ay lumikha ng isang ultra-makinis na ibabaw na hindi makiskis ang pininturahan na bakal.

B. Malakas na frame ng makina

Ang 910 na kulay na bakal na roll na bumubuo ng base ay binuo mula sa makapal, mataas na tensile na mga plato ng bakal (≥ 25mm) at pinatibay na mga channel. Ang frame ay pinapagana ng stress upang maiwasan ang warping sa ilalim ng mabigat, tuluy-tuloy na pag-load. Ang solidong ito Pinapanatili ng Foundation ang bawat istasyon sa perpektong pagkakahanay. Ang resulta ay tuwid, walang kamali -mali na mga panel.

C. Advanced control system

Sa gitna ng makina ay ang PLC. Ipasok mo lang ang mga detalye ng panel sa screen. Ito ay awtomatikong binibilang at Huminto pagkatapos ng itinakdang dami. Sinusuri din nito ang mga pagkakamali at alerto ka. Para sa paggamit sa hinaharap, naaalala nito ang iyong mga setting upang masiguro ang pare -pareho na kalidad.

D. Malakas na sistema ng pagmamaneho

Ang all-gear drive ng makina, kasama ang gitnang baras at matigas na gears, ay nagbibigay ng purong kapangyarihan at katumpakan. Ito nagpapatakbo na may isang antas ng naka -synchronize, hindi magkatugma na kinis na ang chain drive ay hindi maaaring makamit.Ito ay nagbibigay sa iyo Tatlong pangunahing bentahe. Ang makina ay tumatakbo nang mas tahimik. Naghahatid ito ng higit na lakas na bumubuo. Ito ay humahawak ng mas makapal na mga materyales matatag, na walang slippage.

Ang aming 910 na kulay ng bakal na roll na bumubuo ng makina ay isang kumpletong solusyon sa paggawa. Ito ay higit pa sa isang makina; Ito ay isang malakas na kasosyo sa katumpakan, kahusayan, at tibay. Makakatulong ito sa iyo na makamit ang pinakamataas na kalidad, dagdagan ang pagiging produktibo, at makakuha ng isang mapagkumpitensyang gilid sa pamamagitan ng pagbabawas ng mga gastos, paglikha ng mga mahusay na produkto, at may kumpiyansa na harapin ang anumang proyekto.
