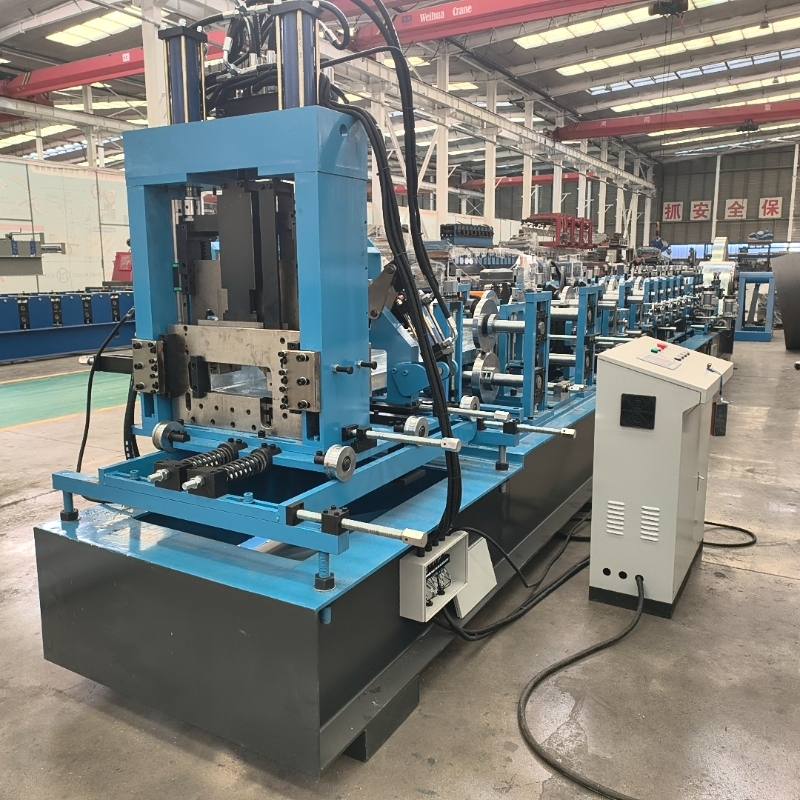

CZ Purlin Machine

Paglalarawan ng Produkto

Kapag nagsasangkot ito ng mataas na dami ng paggawa ng bakal,Parfuay ang go-to brand para saCZ Roll Forming Machinena may Electric Mold Change, na nag-aalok ng walang putol na timpla ng bilis at integridad ng istruktura. Sa modernong landscape ng konstruksiyon, ang oras ay ang tunay na pera. Ang mga tradisyunal na manu-manong pagsasaayos para sa produksyon ng C at Z purlin ay hindi na mabubuhay para sa mga mapagkumpitensyang negosyo. Ito ay kung saan ang aming advancedCZ Roll Forming Machinena may mga hakbang sa Pagbabago ng Electric Mould, na ginagawang mga segundo lamang ng awtomatikong katumpakan ang mga oras ng oras ng pag-setup.

Mga Detalye ng Produkto:

Mga Naaangkop na Materyales: Q235 Hot-rolled Strip Steel o Hot-rolled Galvanized Strip Steel (1.5-3.0mm)

Mga Parameter ng Pagganap

Materyal ng Roller:

1. Pangunahing Roller: GCr15 Bearing Steel

Mga Auiliary Side Roller: Cr12 Bakal

Teknolohiya sa Pagproseso:Forging Tempering + Rough Turning + Quenching Treatment (HRC58-60) + CNC Finish Turning, na sinusundan ng polishing at hard chrome plating

2.Pangunahing Shaft:

Materyal:Motor Drive Shaft: 40Cr Steel; Iba pang Roller Shaft: 45# Steel

Teknolohiya sa Pagproseso:Pag-Quenching at Tempering Treatment (HB210-230) + Magaspang na Pagliko + Cylindrical Grinding + Surface Polishing at Hard Chrome Plating

Pagbuo ng Pangunahing Makina

Pagpapakain: Guide Shaft + Guide Wheel

Pag-level:3 upper rollers + 4 lower rollers + two-stage feeding

Materyal:45# Bakal

Teknolohiya sa Pagproseso:Magaspang na Pagliko + High-Frequency Heat Treatment (HRC50-55) + Cylindrical Finish Grinding + Surface Polishing at Hard Chrome Plating

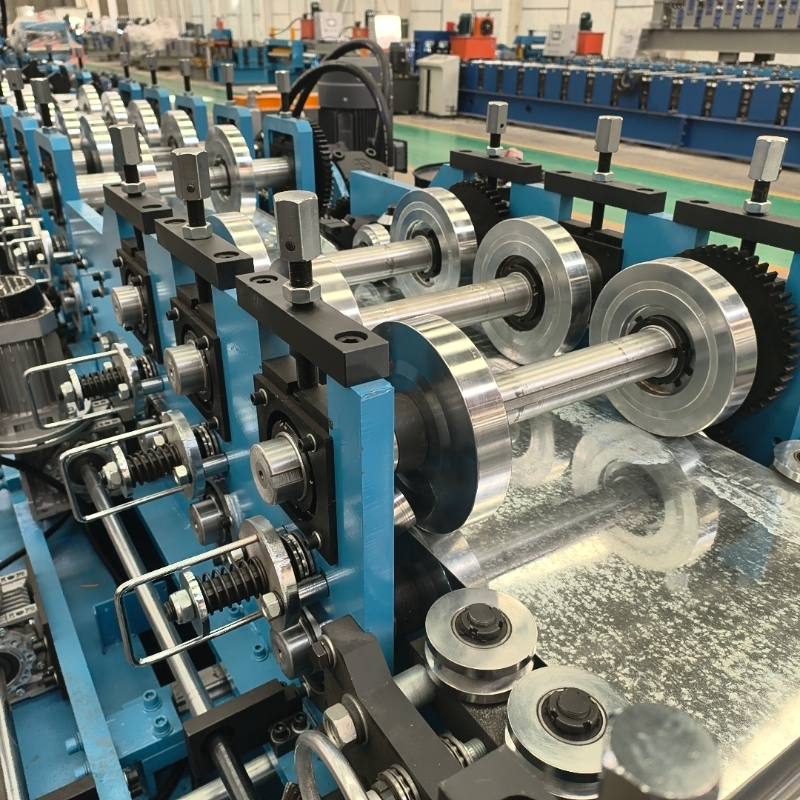

Pangunahing Pagbubuo:18 na bumubuo ng mga istasyon

Nilagyan ng 13 set ng CZ interchangeable modules. Ang paglipat ay maaaring makumpleto sa pamamagitan ng pag-ikot ng 180 degrees, at ang laki ng detalye ay maaaring iakma sa pamamagitan ng mga electric button.

Pagpindot sa Tadyang:In-line na Straight Rib

Pagtuwid:10-roller CZ-specific two-axis straightening + 4-roller two-axial straightening, na may kabuuang dalawang straightening unit

pagpapakain:Nilagyan ng transmission, na hinimok ng upper at lower shaft gears

Pagsuntok:Single-hole at double-hole na pagsuntok pagkatapos mabuo

Opsyonal na may mga bilog na butas (Φ14mm, Φ16mm) at hugis-itlog na butas (28×16mm, 28×14mm)

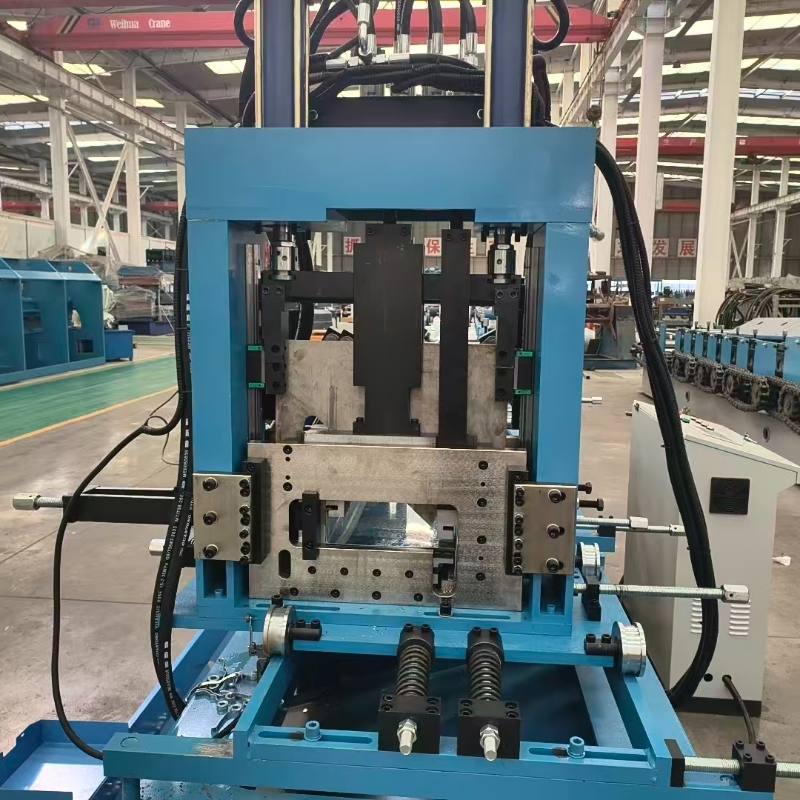

Paggugupit:Stepless shearing system pagkatapos mabuo, walang kinakailangang pagbabago sa tool para sa paggugupit, manu-manong pagbabago ng amag

Materyal ng pamutol:Cr12 Bakal

Sistema ng Kontrol

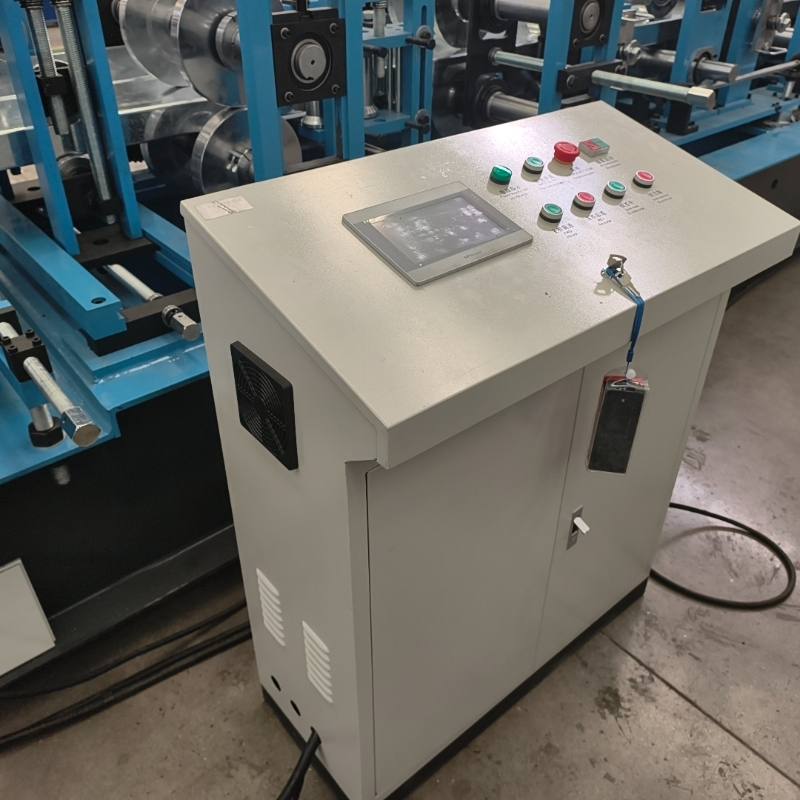

Pangunahing Control Cabinet:1 unit (Aviation Plug)
Paraan ng Pagbabago ng Amag:Pagpapalit ng amag ng kuryente (tatlong motor ng pagpapalit ng amag: 0.75KW×3)
Kahon ng Pamamahagi ng Mold Change:1 unit (naka-install sa gitna ng frame)
Panlabas na Controller:1 unit (nagpapadali sa pag-inching control ng pasulong at paatras na paggalaw sa panahon ng produksyon at pag-commissioning)

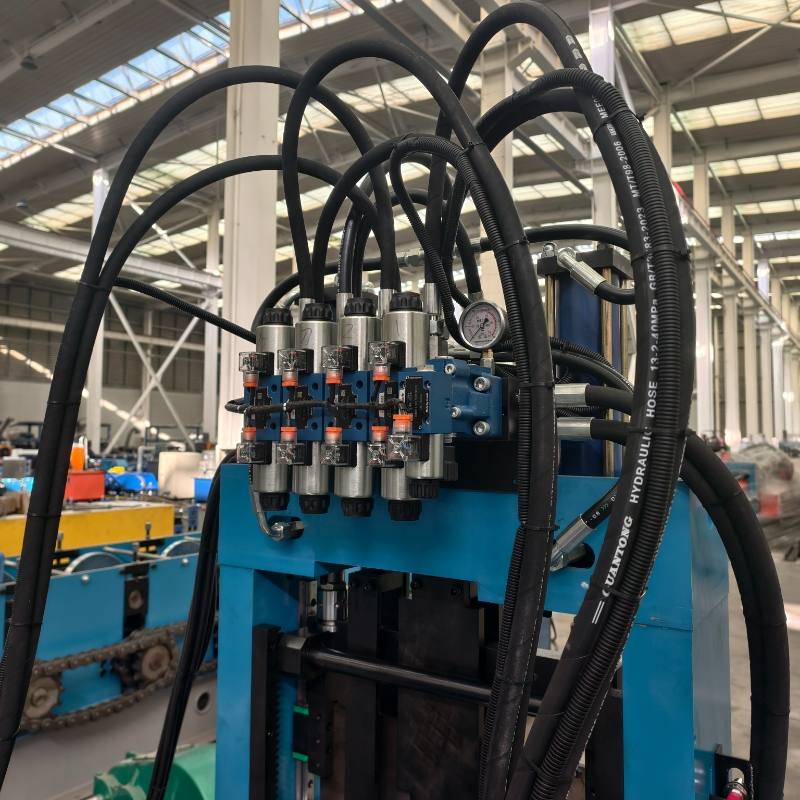

Hydraulic System

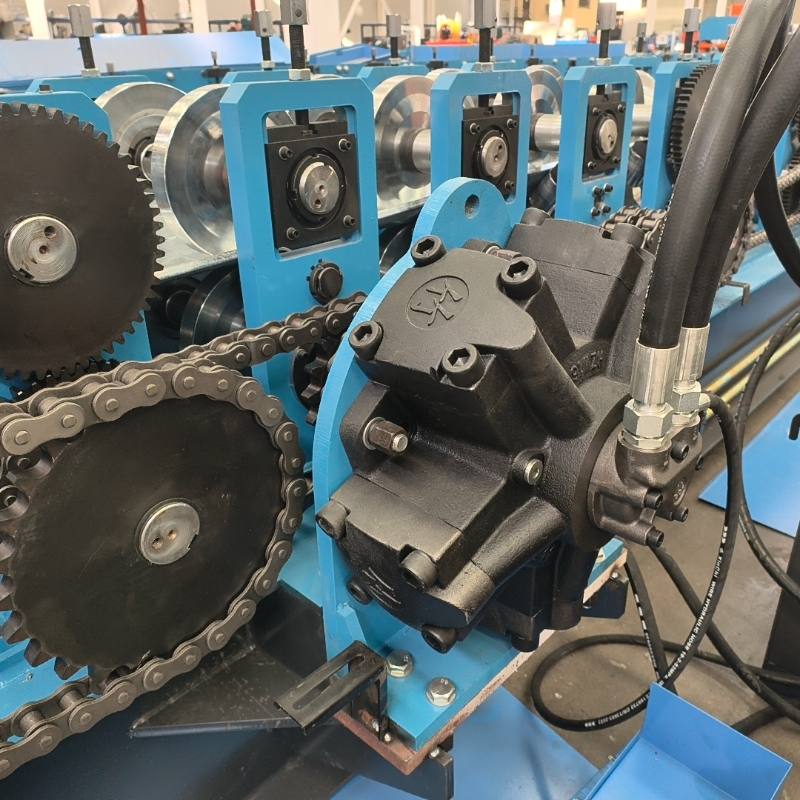

Hydraulic Motor:Panlabas na Five-Star Piston Connecting Rod Type (Ningbo Hanzhu)
Hydraulic Station:
Kapangyarihan ng Hydraulic Station:22KW
Kapasidad ng Tangke ng Langis:500L IV. Uncoilerl Load Capacity: 5T
Paraan ng paghihigpit:Naka-hand-crank, apat na link center palabas apreta
preno:Spindle double clamping

Materyal na sumusuporta sa talahanayan

• Materyal na sumusuporta sa haba:3m, 2 yunit
• Paraan ng Pagsuporta:Ang frame na hinangin ng channel na bakal at anggulong bakal, na may mga roller na naka-install sa ibabaw

Bakit Piliin ang Parfu Electric Mould Change System?

Ang pangunahing bentahe ng sistema ng Parfu ay nakasalalay sa matalinong pagsasama nito. Hindi tulad ng mga tradisyunal na makina na nangangailangan ng manu-manong disassembly ng mga roller, ang aming CZ Roll Forming Machine na may Electric Mold Change ay gumagamit ng isang PLC-controlled na motor system upang paikutin at ayusin ang mga tool sa pagbuo.

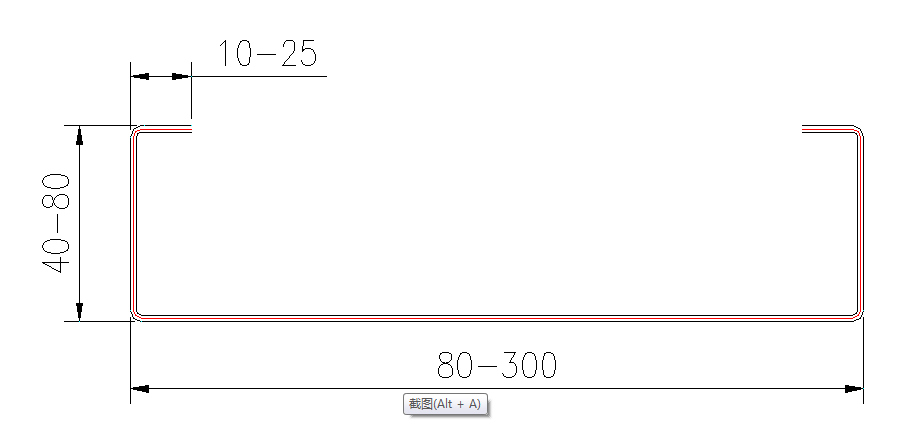

Mabilis na Paglipat: Paglipat sa pagitan ng mga profile ng C at Z o iba't ibang laki (100mm hanggang 300mm) nang hindi inaangat ang isang wrench.
Walang kaparis na Katumpakan: Tinitiyak ng electric drive na ang bawat pagsasaayos ay naka-calibrate sa millimeter, na nagpapababa ng materyal na basura.
Kaligtasan ng Operator: Sa pamamagitan ng pag-automate ng pagbabago ng amag, pinapaliit mo ang panganib ng mga pinsala sa lugar ng trabaho na nauugnay sa mabigat na manual lifting.

Pananaw sa Industriya: Ang amingCZ Purlin Roll Forming Machines ay inengineered upang mahawakan ang high-tensile strength na galvanized steel, tinitiyak na ang iyong output ay nakakatugon sa mga internasyonal na pamantayan ng gusali sa bawat oras.
