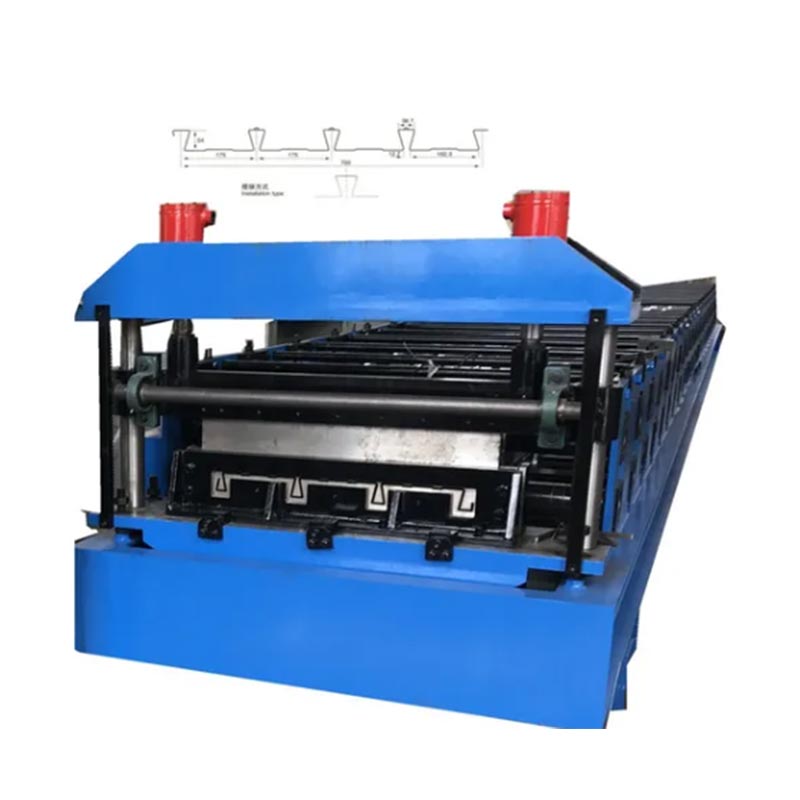

Dovetail Floor Decking Machine

Mga Benepisyo sa Disenyo

Ang truss-type na palapag na ito ay may espesyal na cross-section. Ang disenyo ay nagdaragdag ng structural rigidity at load capacity. Ang disenyo ay nagbibigay-daan sa mas mahabang span at mas mababaw na lalim ng sahig. Nagbibigay din ito ng pinahusay na pagganap ng acoustic. Ang sistema ng sahig na ito ay malawakang ginagamit sa mga hinihingi na proyekto. Kabilang dito ang mga sports arena, mga sinehan, mga gusali ng opisina, at mga istrukturang maraming palapag.

Ang hugis ng bird's-foot nito ay lumilikha ng isang malakas na mekanikal na bono sa kongkreto. Ang bono na ito ay makabuluhang pinahuhusay ang pangkalahatang lakas at katatagan ng floor slab. Ang patag na ibabaw na ibabaw ay ginagawang mas madali ang pagbuhos ng kongkreto. Bilang resulta, nababawasan ang tradisyonal na mga gastos sa formwork.

Mga Tampok at Kalamangan

Mataas na Kahusayan at Automation

Gumagamit ang Dovetail Floor Deck Forming Machine ng PLC control system na may touch screen interface. Lahat ng proseso—pagpapakain, pagbuo, pagsuntok, at pagbibilang—ay ganap na awtomatiko. Ang operasyon ay diretso, at ang produksyon ay tumatakbo nang maayos. Kinokontrol ng PLC ang system ayon sa preset na haba at dami.

Ito ay lubos na nagpapababa ng mga kinakailangan sa paggawa.

Tumpak na Pagbuo ng Profile

Tinitiyak ng multi-stage roll forming process ang mataas na katumpakan at pare-parehong geometry sa mga natapos na sheet. Ang isang hydraulic cutting system ay naghahatid ng mga tumpak na hiwa na may malinis na mga gilid.

Matatag na Konstruksyon

Ang pangunahing frame ay gawa sa welded steel. Sumasailalim ito sa stress-relieving treatment para sa mahusay na katatagan at mahabang buhay ng serbisyo. Ang mga roller shaft ay gumagamit ng mataas na lakas na bakal bilang kanilang base na materyal. Ang mga shaft na ito ay sumasailalim sa heat treatment para sa pinahusay na katigasan. Tapos na rin ang mga ito sa chrome plating. Ang surface treatment na ito ay nagpapabuti sa wear resistance at nagpapahaba ng kanilang serbisyo sa buhay.

Mataas na Power at Output

Ang pangunahing motor ay nag-aalok ng ganap na adjustable na kapangyarihan. Tinitiyak ng mga gear o chain ang maayos na operasyon. Ang linya ng produksyon ay tumatakbo sa humigit-kumulang 8–20 metro kada minuto. Ang bilis ay depende sa kapal ng materyal at pagiging kumplikado ng profile. Ginagawa nitong perpekto ang makina para sa paggawa ng malalaking volume.

Pagkakatugma ng Materyal

Ang makina ay maaaring magproseso ng iba't ibang mga materyales sa coil. Kabilang dito ang galvanized steel, color-coated na bakal, at hindi kinakalawang na asero. Ang kapal ng karaniwang materyal ay mula 0.8 hanggang 1.5 mm.

Istruktural na Pagganap

Ang disenyo ng dovetail plate ay lumilikha ng isang pinagsama-samang koneksyon sa kongkreto. Pinapabuti nito ang lakas at higpit ng slab sa sahig. Ang hugis ay nagbibigay-daan din sa mas maraming kongkreto na gagamitin. Pinahuhusay nito ang mga katangian ng acoustic at sound insulation.

Mga Pangunahing Bahagi

Coil opener: Itinutuwid at inaalis ng unit na ito ang steel coil.

Pag-level at paggabay na aparato: Pinapanatili nitong patag ang materyal bago ang seksyong bumubuo.

Bumubuo ng yunit at mga rolyo: Ang maramihang mga hanay ng roll ay nagsasagawa ng progresibong cold forming.

Hydraulic cutting device: Pinutol nito ang profile nang eksakto sa mga preset na haba.

Outfeed table/Storing device: Inihahatid at iniimbak ng device na ito ang mga natapos na produkto.

Mga Sample na Teknikal na Pagtutukoy

Ang kapal ng materyal ay mula 0.8 hanggang 1.5 mm.

Ang bilis ng pagbuo ay humigit-kumulang 8-20 metro bawat minuto.

Kasama sa control system ang isang PLC na may touch screen.

Ang pangunahing kapangyarihan ng motor ay karaniwang 11 kW × 2 o mas mataas, depende sa modelo.

Karaniwang 1000–1250 mm ang lapad ng materyal, ngunit maaaring i-customize.

Ang roll material ay gawa sa high-strength alloy steel at chrome-plated.

Mga Karaniwang Aplikasyon

Steel frame floor system sa maraming palapag na gusali

Mga parking deck at access road

Mga sahig ng gusaling pang-industriya

Mga sahig para sa mga pasilidad sa palakasan at komersyal na gusali

Mga tulay, heavy-duty na platform, at iba pang composite structural floors

Buod

Ang Dovetail Floor Deck Forming Machine ay gumagana nang may mataas na kahusayan at katatagan. Ito ay isang napaka-automated na piraso ng kagamitan. Gumagawa ang makinang ito ng mga metal deck sheet na nagtatampok ng dovetail profile.

Nag-aalok ang mga deck sheet na ito ng mga pangunahing benepisyo. Nagbibigay ang mga ito ng mataas na lakas, mabilis na pag-install, mahusay na pagbabawas ng ingay, at malakas na pagkakaugnay ng kongkreto.

Ang makina ay nakakatugon sa mahigpit na pamantayan ng industriya. Patuloy nitong natutugunan ang mga kinakailangan sa kalidad para sa structural decking sa mga proyekto sa pagtatayo.

Higit pa rito, ang makina ay nagpapalaki ng produksyon na output nang malaki. Ang papel nito ay mahalaga sa mga kontemporaryong proseso ng pagmamanupaktura. Ang mga tagagawa ay umaasa dito para sa paggawa ng mga modernong istrukturang bakal at mga composite floor system.
