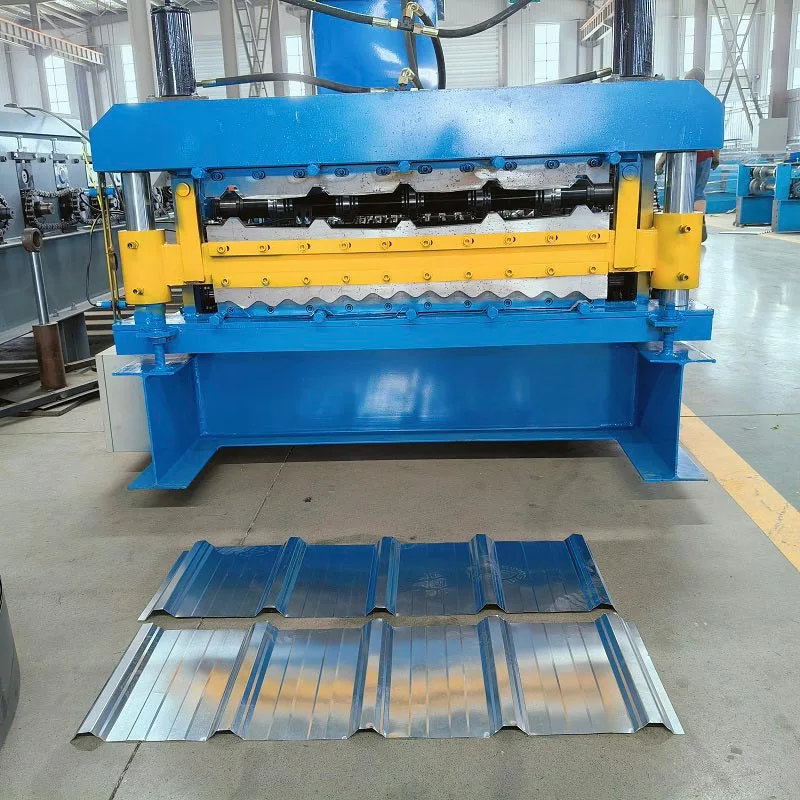

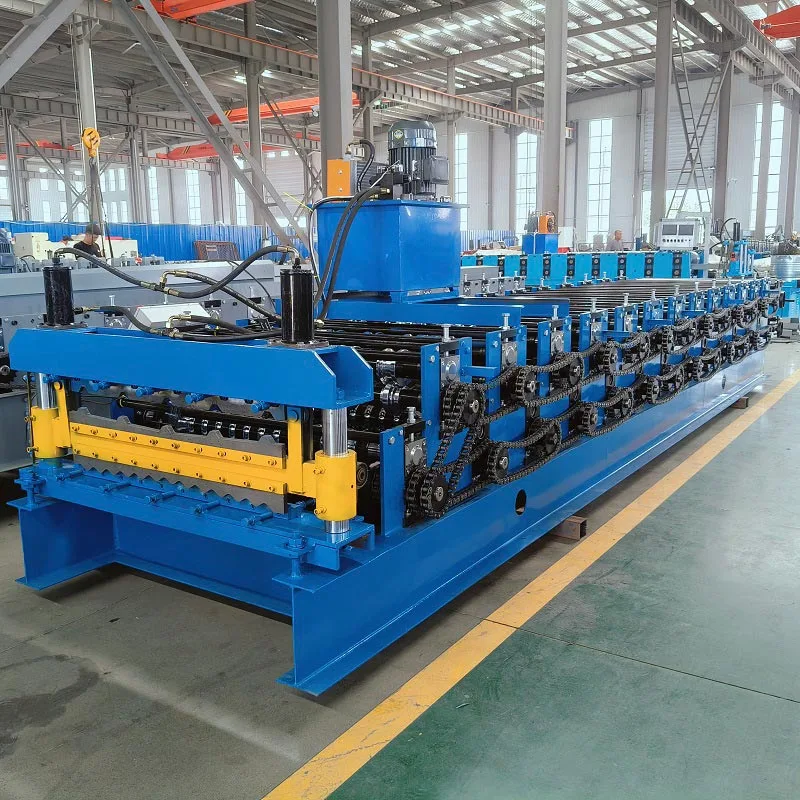

Mataas na bilis ng bubong na panel roll na bumubuo ng makina

Ang salitang "high-speed" ay ang pangunahing tampok nito. Ang mga mataas na bilis ng bubong na panel roll na bumubuo ng mga machine ay itinayo para sa maximum kahusayan sa paggawa. Ang kanilang mga bilis ng linya ay mas mataas kaysa sa mga karaniwang form ng roll. Ang mga bilis ay madalas na lumampas sa 100 metro per Minuto. Ginagawa itong mahalaga para sa malaking konstruksiyon. Ang mga tagagawa ng gusali ng metal at mga tagagawa ng panel din umasa sa kanila. Kailangan nila ng pare -pareho ang output, higit na kalidad, at mabilis na pag -ikot ng oras. Makakatulong ito na matugunan nang mahigpit Mga iskedyul at mataas na demand.

Paano gumagana ang makina na ito?

Ang mataas na bilis ng bubong na panel roll na bumubuo ng makina ay isang kumplikadong sistema. Pinagsasama nito ang mekanikal, elektrikal, at Mga bahagi ng haydroliko/pneumatic. Ang operasyon nito ay maaaring masira sa mga pangunahing yugto.

A. hindi nakakapagod at pagpapakain

Ang proseso ay nagsisimula sa isang decoiler. May hawak itong isang malaki, mabibigat na coil ng metal. Ang isang awtomatikong mekanismo ng pagpapakain ay tuwid ang sheet. Pagkatapos ay pinapakain ito nang maayos sa seksyon ng pagbubuo ng roll. Ang mga advanced na system ay may dobleng mga decoiler. Ito nagbibigay-daan para sa hindi tumigil na produksiyon. Ang isang bagong coil ay maaaring mai -load at welded sa luma nang hindi tumitigil sa makina.

B. Pre-Punching at Notching (Opsyonal ngunit Karaniwan)

Maraming mga high-speed machine ang nagsasama ng isang istasyon ng pagsuntok na kinokontrol ng servo. Nangyayari ito bago ang proseso ng pagbuo. Ang Ang yunit ay maaaring magsuntok ng mga butas, lumikha ng mga louver, o gumawa ng mga notches. Tinitiyak ng teknolohiyang hinihimok ng servo ang matinding kawastuhan. Ito Pag -synchronize ng mga lokasyon ng suntok na may haba ng panel. Mahalaga ito para sa mga butas ng tornilyo o pagbubukas ng bentilasyon.

C. Ang proseso ng pagbubuo ng roll - ang core

Ito ang puso ng makina. Mayroon itong isang serye ng mga kinatatayuan. Ang bawat paninindigan ay naglalaman ng isang hanay ng mga matigas na bakal na roller. Ang bawat paninindigan ay gumaganap ng isang maliit, nadagdag na bahagi ng paghuhubog.

Mga istasyon: Ang isang tipikal na makina para sa isang kumplikadong profile ay maaaring magkaroon ng 15 hanggang 25 na istasyon. Ang mga unang ilang istasyon ay gumawa ng banayad, Paunang bends. Kalaunan ang mga istasyon ay unti -unting lumalim at pinuhin ang hugis.

Mga Roller: Ang mga roller ay pasadyang dinisenyo para sa isang tiyak na profile ng panel. Ang mga ito ay CNC-machined. Ang mga ito ay gawa sa Hardened Steel, tulad ng D2 o CR12Mov. Tinitiyak nito ang mataas na katigasan at pagsusuot ng paglaban. Ginagarantiyahan nito ang mahabang buhay at pare -pareho ang kalidad.

Mga shaft at pabahay: Ang mga shaft at housings ay matatag at matibay. Dapat silang makatiis ng mataas na puwersa na nabuo nang mataas bilis. Pinipigilan nito ang pagpapalihis at tinitiyak ang dimensional na katumpakan ng produkto.

D. sistema ng pagputol at control

Matapos mabuo ang panel, lumilipat ito sa istasyon ng pagputol.

Flying Cut-Off: Ito ay isang kritikal na tampok para sa high-speed na operasyon. Ang cutting unit ay gumagalaw nang magkakasabay sa Pagsulong ng Panel. Gumagawa ito ng isang malinis, burr-free cut sa pre-set na haba. Ang daloy ng materyal ay hindi tumitigil. Pagkatapos ng Gupitin, ang yunit ay mabilis na bumalik sa posisyon ng pagsisimula nito.

PLC at HMI: Ang isang Programmable Logic Controller (PLC) ay namamahala sa buong proseso. Isang mga parameter ng input ng operator sa a User-friendly touchscreen (HMI). Ang PLC ay nag-synchronize ng decoiler, pre-punching, roll form drive, at lumilipad cut-off. Nagbibigay din ito ng impormasyon sa diagnostic at data ng produksyon.

E. Paghahawak ng Output

Kinokolekta ng isang awtomatikong sistema ng pag -stack ang mga natapos na mga panel, na nag -aayos ng mga ito sa maayos na mga stack para sa packaging at Pagpapadala. Ang lahat ng ito ay nagpapaliit sa manu -manong paghawak at binabawasan ang panganib ng pinsala sa ibabaw.

Mga senaryo ng aplikasyon

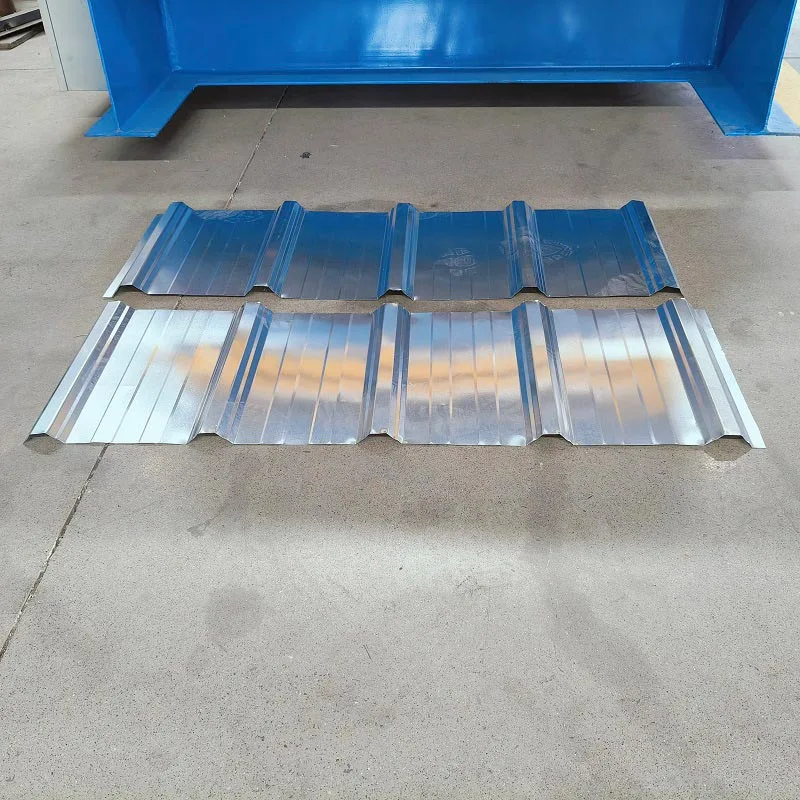

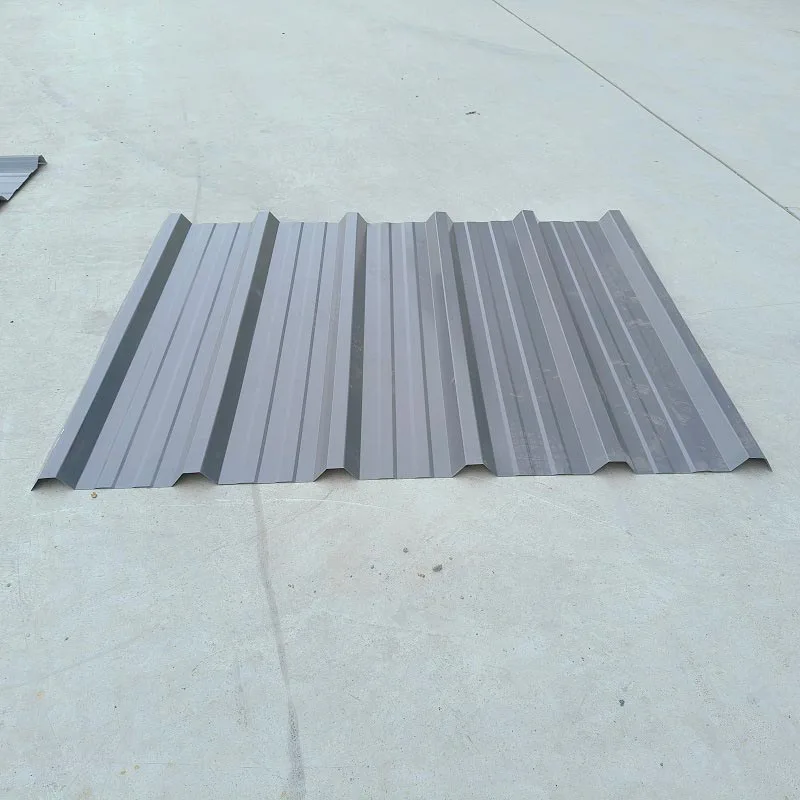

Malaki-scale na konstruksyon: Ang mga mataas na bilis ng bubong na panel roll na bumubuo ng mga makina ay gumagawa ng mga bubong at mga panel ng pang-siding. Ito Ang mga panel ay ginagamit sa mga bodega, pabrika, at shopping mall.

Prefabricated Metal Buildings: Ginagamit ng mga kumpanya ang mga ito upang makabuo ng kanilang mga profile ng proprietary panel nang mahusay.

Cold Storage Panels: Bumubuo sila ng mga metal na balat na nakagapos sa mga insulating cores ng bula.

Mga Sistema ng Standing Seam Roof (SSR): Gumagawa sila ng mga panel ng high-integrity para sa mga disenyo ng arkitektura, na kilala sa kanilang Longevity at Weathertight Performance.

Solar Panel Mounting Structures: Gumagawa sila ng mahaba, pasadyang hugis na riles at bracket para sa malakihang solar Mga bukid.

Mga pangunahing parameter

Pangunahing bentahe

Pambihirang kahusayan sa paggawa

Ang mga mataas na bilis ng bubong na panel roll na bumubuo ng mga machine ay tumatakbo sa napakataas na bilis. Gumagawa sila ng maraming mga panel bawat oras. Ito Ibinababa ang gastos sa paggawa para sa bawat yunit. Pinapayagan din nito ang mga tagagawa upang makumpleto ang malalaking mga order nang mabilis.

Higit na mahusay na pagkakapare -pareho at kalidad

Ang proseso ay ganap na awtomatiko at tumpak. Tinatanggal nito ang pagkakamali ng tao. Ang bawat panel ay may parehong mga sukat at hugis. Tinitiyak nito ang isang perpektong akma sa panahon ng pag-install at isang de-kalidad na pagtatapos.

Ang kahusayan ng materyal at mababang basura

Ang proseso ng pagbubuo ng roll ay napakahusay. Lumilikha ito ng napakaliit na scrap. Ang basura ay nagmumula lamang sa mga dulo ng coil at Mga butas na sinuntok. Pinipigilan din ng tumpak na kontrol ang haba.

Kakayahang umangkop sa pagpapatakbo

Pinapayagan ang mabilis na pagbabago ng mga sistema ng roll para sa mga mabilis na pagsasaayos ng profile. Pinapayagan nito ang isang linya ng produksyon na gumawa ng iba't ibang panel mga uri. Ang PLC ay maaaring mag -imbak ng hindi mabilang na mga recipe para sa iba't ibang mga produkto.

Nabawasan ang dependency sa paggawa

Ang system ay lubos na awtomatiko mula sa simula hanggang sa matapos. Kadalasan, isang operator lamang ang maaaring magpatakbo ng buong linya. Ito Na -optimize ang paglalaan ng workforce.

Pinahusay na kaligtasan

Ang mga makina ay may mga guwardya sa kaligtasan at paghinto ng emergency. Bawasan ang mga awtomatikong proseso Makipag -ugnay sa Operator sa Mga Paglipat ng Mga Bahagi. Lumilikha ito ng isang mas ligtas na kapaligiran sa trabaho.

Mga detalye ng kritikal na disenyo at pagmamanupaktura

Ang isang mataas na bilis ng bubong na panel roll na bumubuo ng kahusayan ng makina ay nagmula sa mga detalye ng konstruksyon nito.

Disenyo ng Gearbox

Ang mga high-speed machine ay madalas na gumagamit ng isang gitnang motor. Nag-uugnay ito sa isang mabibigat na gearbox. Ang gearbox na ito ay nagtutulak sa lahat ng bumubuo ng mga istasyon. Tinitiyak ng disenyo na ito ang perpektong pag -synchronise. Pinipigilan nito ang slippage at "chatter" sa mataas na bilis. Ito ay kritikal para sa katumpakan ng profile at pagtatapos ng ibabaw.

Diameter ng Shaft at Rigidity

Ang bumubuo ng mga shaft ay mas malaki kaysa sa mga karaniwang machine. Ang kanilang diameter ay madalas na 80mm o higit pa. Ito ay mahusay Pinipigilan ng Rigidity ang baluktot sa ilalim ng mataas na pag -load. Tinitiyak nito na ang profile ng panel ay pare -pareho sa buong lapad nito.

Mga roller ng katumpakan

Ang mga bumubuo ng mga roller ay napakahirap. Ang mga ito ay lupa din at pinakintab sa isang pagtatapos ng salamin. Ang mataas na kalidad na ibabaw na ito Pinipigilan ang mga gasgas sa panel. Tinitiyak nito ang isang walang kamali-mali, handa na sa merkado.

Malakas na base frame

Ang buong makina ay nakaupo sa isang mabigat, pinalakas na base. Ang frame na ito ay ginawa mula sa makapal na mga plate na bakal. Ang mga mass dampens nito panginginig ng boses. Mahalaga ito para sa matatag, makinis na operasyon sa mataas na bilis.

Advanced control system

Ang control system ay gumagawa ng higit pa sa mga pangunahing operasyon. Maaari itong awtomatikong mag -diagnose ng mga pagkakamali. Iniuulat nito ang data ng produksyon at sinusubaybayan ang downtime. Nag-aalok din ito ng koneksyon sa network para sa pagsasama ng pabrika.

Lubrication System

Maraming mga high-speed machine ang may awtomatikong pagpapadulas. Ang sistemang ito ay patuloy na langis ang mga bumubuo ng mga istasyon. Binabawasan nito pagpapanatili ng downtime at pinalawak ang buhay ng mga sangkap.
