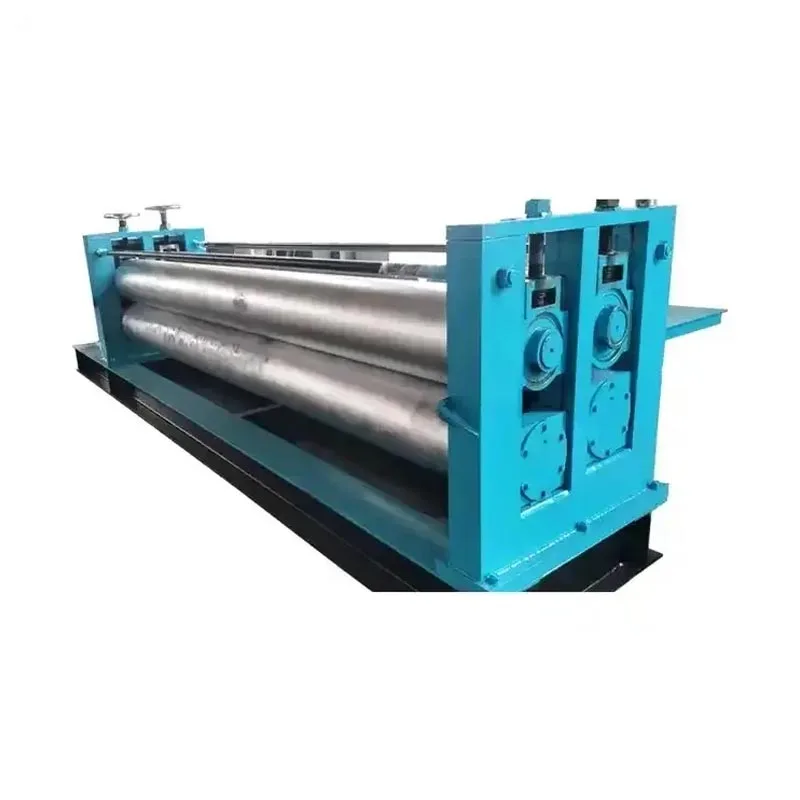

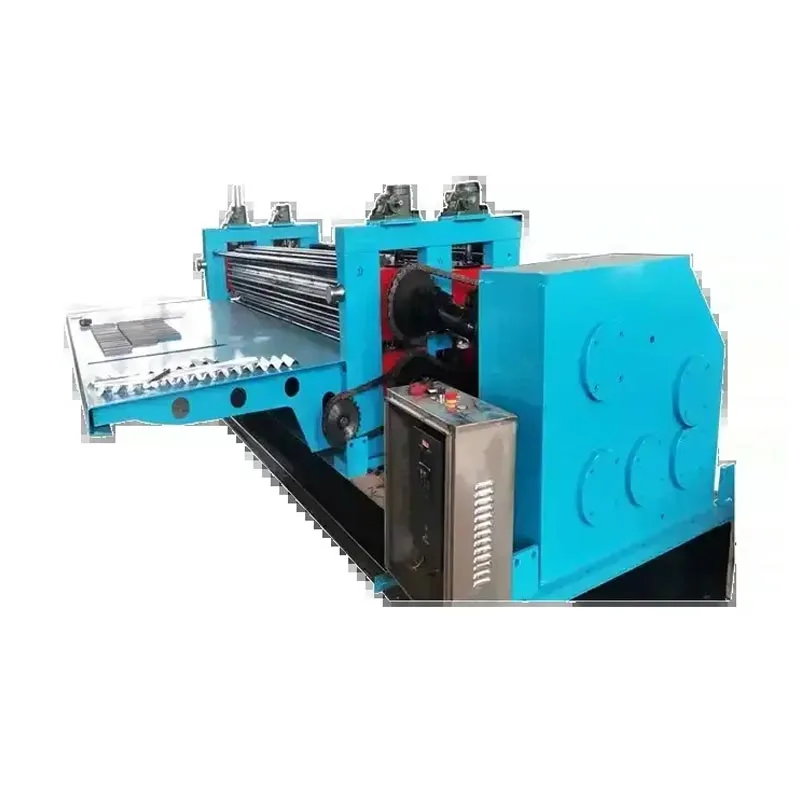

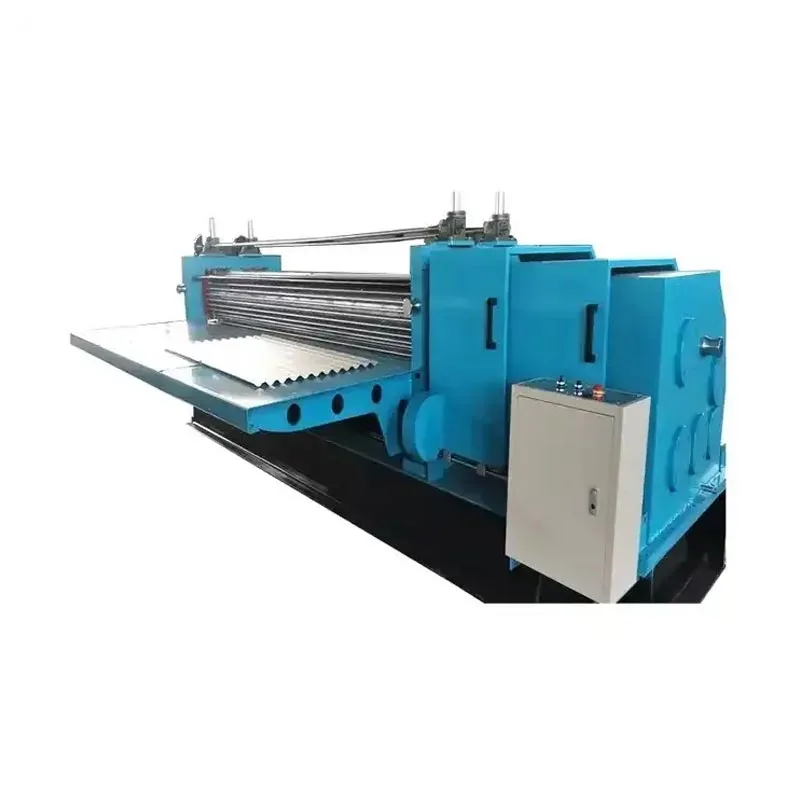

Pahalang na bariles corrugated sheet roll form machine

Ang pahalang na bariles corrugated sheet roll form machine ay higit pa sa isang tool para sa baluktot metal. Ito ay isang lubos na sopistikado, integrated system ng produksyon. Gumagamit ito ng isang natatanging pamamaraan ng pag -apply ng presyon mga patagilid, o transversely. Ito ay naiiba sa tradisyonal na paayon na bumubuo.

Ang proseso ay gumagamit ng mga roller na inhinyero ng mga roller at namatay. Nag -aaplay ito ng puwersa sa buong lapad ng metal strip tulad nito feed sa pamamagitan ng. Ang pamamaraang ito ay lumilikha ng mga corrugated panel na patuloy at sa mataas na bilis. Ang mga nagresultang panel ay mayroon pambihirang dimensional na kawastuhan, isang mahusay na pagtatapos ng ibabaw, at pinahusay na lakas ng istruktura.

Ang mga makina na ito ay gumagana sa iba't ibang mga metal na coil. Kasama sa mga halimbawa ang galvanized na bakal, aluminyo, tanso, at bakal na may kulay na kulay. Ang pangunahing produkto ay ang klasiko corrugated sheet. Ang sheet na ito ay may paulit-ulit na pattern na tulad ng alon. Ang disenyo na ito ay naging isang staple ng konstruksyon isang siglo. Ito ay epektibong nagbubuhos ng tubig at nagbibigay ng lakas. Ang paraan ng transverse pressure ay nagpapabuti sa klasikong ito produkto sa pamamagitan ng pagpapalakas ng kalidad at pagkakapare -pareho nito. Nagbibigay ito sa mga tagagawa ng isang pangunahing bentahe sa merkado.Ito ay susi sa Ang kanilang tagumpay sa industriya ng mga materyales sa gusali ng pandaigdig.

Anong mga hakbang ang kinakailangan sa proseso ng paghuhulma?

Ang pahalang na bariles corrugated sheet roll na bumubuo ng makina ay pinagsasama ang mekanikal na engineering, elektrikal kontrol, at hydraulic precision. Ang buong proseso ay nagsasangkot ng ilang mga pangunahing yugto:

A. Uncoiling at pagpapakain:

Ang isang malaking coil ng hilaw na metal sheet ay inilalagay sa isang decoiler. Ang isang awtomatikong mekanismo ng pagpapakain pagkatapos ay gagabay sa metal ang makina. Ang mekanismong ito ay gumagamit ng isang haydroliko o electric mandrel. Tinitiyak nito ang isang matatag na supply ng materyal na may kinokontrol na pag -igting.

B. leveling at gabay:

Ang metal strip ay unang dumadaan sa isang yunit ng leveling leveling. Ang hakbang na ito ay nag -aalis ng anumang mga coils, bends, o distortions mula sa hilaw na materyal. Tinitiyak nito ang isang perpektong flat sheet na pumapasok sa susunod na yugto. Gumagana ang isang sistema ng paggabay sa gilid sabay -sabay. Pinapanatili nito ang strip na nakahanay sa mga sideways, na pumipigil sa pag -drift at tinitiyak na ang pagbuo ay simetriko.

C. Pre-Punching at Notching (Opsyonal):

Para sa mga sheet na nangangailangan ng mga butas o vents, maaaring maidagdag ang isang opsyonal na istasyon ng pagsuntok. Nagsasama ang operasyon ng makina Mga sistemang mekanikal, elektrikal, at haydroliko. Ang proseso ng paggawa ay nagbubukas sa pamamagitan ng isang tinukoy na pagkakasunud -sunod ng mga yugto:

D. Ang proseso ng pagbubuo ng core - transverse pormasyon ng presyon

Ang yugtong ito ay ang teknolohikal na puso ng makina. Ito ay tinukoy ng aming natatanging paraan ng transverse pressure.

Staged Roll na bumubuo ng mga istasyon: Sa bawat bumubuo ng istasyon, ang metal strip ay unti -unting hinuhubog ng matigas na bakal Ang mga roller, sa bawat set ay nagpapalalim ng liko hanggang sa makamit ang pangwakas na corrugated profile.

Transverse Pressure Application: Ito ang pangunahing pagkakaiba: ang mga roller at namatay ay nag -aaplay ng isang kinokontrol, patagilid presyon. Ito ay gumagabay sa daloy ng metal upang mabawasan ang paayon na stress. Sa pamamagitan nito, tinutugunan nito ang dalawang pangunahing isyu: ito Pinapaliit ang "langis-canning" (ibabaw waviness) at pinipigilan ang gilid na lumalawak na nagiging sanhi ng mga micro-cracks.

E. Pagputol sa Haba:

Matapos ang sheet ay ganap na nabuo, lumilipat ito sa cutting unit. Ang mga modernong makina ay gumagamit ng isang katumpakan na lumilipad na cut-off System. Ang isang servo motor ay nag -sync ng pamutol gamit ang gumagalaw na sheet. Pinapayagan nito ang isang malinis, parisukat na hiwa sa nais na haba nang hindi tumitigil sa paggawa.

F. Output at Stacking:

Ang mga natapos na sheet ay ipinapadala sa isang awtomatikong istasyon ng pag -stack.a na -program na Logic Controller (PLC) ang namamahala sa Ang pagbibilang at pag -stack, na bumubuo ng mga malinis na bundle na handa na para sa strapping at kargamento.

Ang isang Central Computer (PLC) at Touchscreen (HMI) ay kumokontrol sa buong proseso, na nagpapahintulot sa mga operator na mag -input ng mga setting tulad ng Haba at bilis habang sinusubaybayan ang pagganap sa real-time.

Mga senaryo ng aplikasyon

Ang mga corrugated sheet mula sa pahalang na bariles corrugated sheet roll form machine ay napaka maraming nalalaman. Ginagamit ang mga ito sa maraming industriya:

Architectural Roofing and Cladding: Ito ang pinaka -karaniwang paggamit. Ang mga sheet ay nagbibigay ng matibay, lumalaban sa panahon, at Mga bubong na bubong at dingding para sa mga bahay, tindahan, at pabrika.

Mga bodega at pabrika ng industriya: Ang mga sheet ay mainam para sa pagsakop sa mga malalaking lugar. Mataas sila Lakas-sa-timbang na ratio at mahabang spans. Ginagamit ang mga ito sa paggawa ng mga halaman, mga bodega ng imbakan, at bukid Mga Gusali.

Mga Composite Sandwich Panels: Ang mga sheet ay maaaring maging panloob o panlabas na layer ng mga insulated panel ng sandwich. Ang mga panel na ito ay Ginamit sa malamig na imbakan at mga gusali na kinokontrol ng klima.

Mga elemento ng pandekorasyon at facade: Ang mga sheet ay nagmula sa pre-pintura o specialty metal. Ginagamit ang mga ito bilang mga tampok ng disenyo Para sa mga interior at exteriors, pagdaragdag ng texture at isang modernong hitsura.

Mga pansamantalang tirahan at pabahay ng lunas sa kalamidad: Ang isang pangunahing kalamangan ay ang bilis ng paggawa at kadalian ng pagpupulong. Pinapayagan nito para sa mabilis na paglawak ng emergency na pabahay kung kinakailangan ito ng karamihan.

Mga gusaling pang -agrikultura: Ang mga sheet na ito ay natatanging matibay at epektibong nagbuhos ng tubig -ulan. Ginagawa nitong perpekto ang mga ito Para sa mga kamalig, mga manok ng manok, at mga greenhouse.

Container at Modular Construction: Ang mga corrugated sheet ay nagsisilbing pangunahing sangkap ng gusali. Nasanay na sila Bumuo ng mga dingding at bubong ng prefabricated container home at modular unit.

Mga teknikal na parameter

Habang ang mga tiyak na mga parameter ay nag-iiba sa pamamagitan ng tagagawa at modelo, isang karaniwang mataas na pagganap na pahalang na bariles na na-corrugated Ang Roofing Tile Sheet Roll Forming Machine ay karaniwang nagtatampok:

Pangunahing bentahe

Ang pagpili ng aming pahalang na bariles corrugated sheet roll na bumubuo ng makina ay kumakatawan sa isang makabuluhang pag -upgrade Mula sa mga matatandang pamamaraan, ang pagbabago ng iyong produksyon at negosyo na may mga pangunahing pakinabang:

Superior Quality Quality: Ang transverse pressure na bumubuo ng pamamaraan ay makabuluhang binabawasan ang paayon na stress, Halos maalis ang langis-canning at pagpapanatili ng pristine finish ng pre-painted o coated metal. Ang mga resulta na ito sa isang mas aesthetically nakalulugod na panghuling produkto.

Ginagarantiyahan ang perpektong akma at madaling pag -install: Ang bawat sheet ay may magkaparehong sukat at isang pare -pareho na profile. Ito Ang Precision ay nag -stream ng buong proseso ng pag -install sa site.

Mataas na kahusayan sa produksyon at automation: sa pamamagitan ng patuloy na pagpapatakbo ng 24/7 na may kaunting manu -manong interbensyon, ang Ang ganap na awtomatikong proseso ay makabuluhang nagdaragdag ng output at nagpapababa ng mga gastos sa paggawa.

Nabawasan ang basurang materyal: Ang pagbuo ng katumpakan at pagputol ay mabawasan ang scrap, habang ang opsyonal na pre-punching ay nag-aalis ng Ang hindi tumpak at pag -aaksaya ng mga natapos na mga panel ng pagbabarena.

Pinahusay na lakas ng mekanikal: ang kinokontrol na proseso ng pagbubuo ng transverse na pantay-pantay na pinipigilan ang metal nang wala paglikha ng mga mahina na puntos, na nagreresulta sa isang istruktura na superyor na panel.

Ang kakayahang umangkop sa pagpapatakbo at mabilis na pagbabago: Ang mga naka -imbak na mga recipe ng PLC ay nagbibigay -daan sa mga mabilis na pagbabago. Maaari kang mabilis na lumipat Ang mga haba ng sheet, profile, o mga rolyo, pinapanatili ang downtime ng produksyon.

Mababang pagpapanatili at mahabang buhay ng serbisyo: ang makina na ito ay itinayo na may mataas na kalidad, matigas na sangkap at isang matatag istraktura. Ginagarantiyahan na maghatid ng mga taon ng serbisyo ng mabibigat na tungkulin. Nangangailangan lamang ito ng pangunahing, regular na pagpapanatili.

Bakit ko bibilhin ang produktong ito?

Ang higit na mahusay na pagganap ay nagmula sa katumpakan na engineering at matibay na konstruksyon.

Heavy-duty modular frame

Ang frame ay itinayo mula sa high-tolerance, machined steel plate. Tinitiyak ng modular na disenyo nito na perpekto, pangmatagalan Pag -align para sa lahat ng mga istasyon. Mahalaga ang pagkakahanay na ito. Ginagarantiyahan nito ang pare -pareho ang kalidad ng produkto at pinalawak ang Buhay ni Machine.

Katumpakan-ground na bumubuo ng mga roller

Ang mga roller na ito ay ang puso ng makina. Ang mga ito ay ginawa mula sa high-chromium bearing steel (GCR15). Ang bawat roller ay Ang init na ginagamot para sa lakas. Ang mga ito ay pagkatapos ay katumpakan. Marami din ang naka -plate o nitrided. Tinitiyak ng prosesong ito Pinakamataas na tibay at pinipigilan ang materyal mula sa pagdikit sa kanila.

Robust Shaft & Bearing System

Ang sistemang ito ay itinayo para sa mataas na hinihingi ng transverse form. Gumagamit ito ng mga high-lakas na shaft at nakahanay sa sarili bearings. Ang mga sangkap na ito ay humahawak ng malaking puwersa ng radial at axial. Ang matatag na suporta na ito ay nagsisiguro na maayos, walang tigil na operasyon. Lumalaban din ito sa baluktot, kahit na sa ilalim ng mabibigat na naglo -load.
