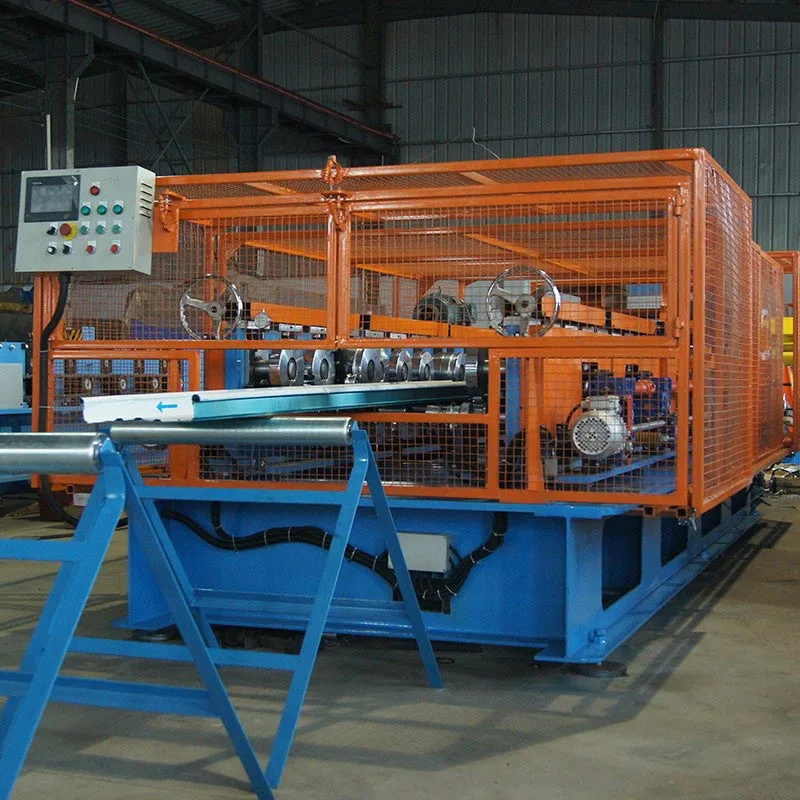

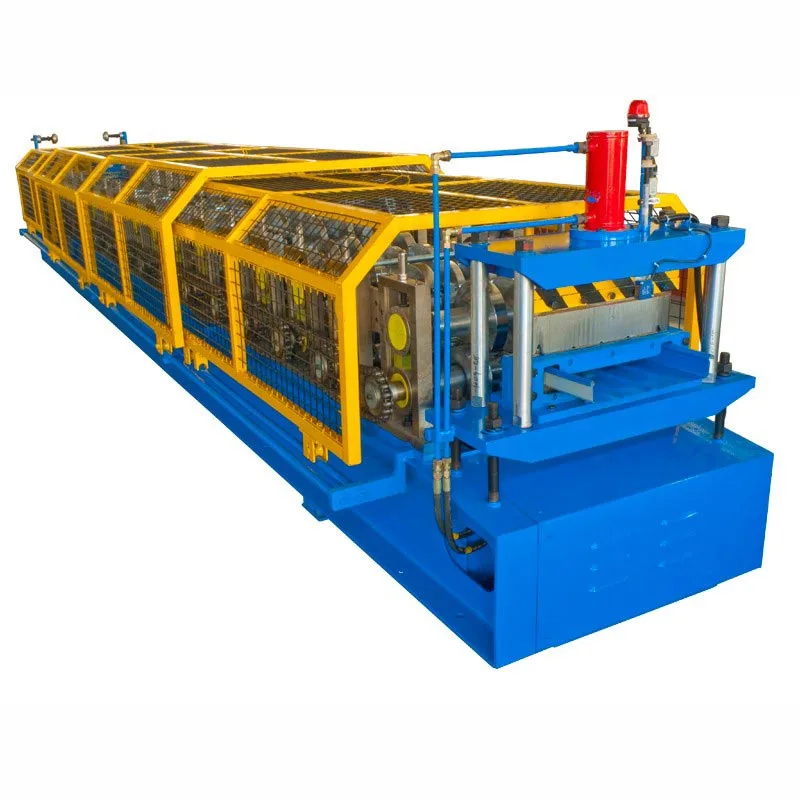

Nakatayo na seam metal bubong roll na bumubuo ng makina

Paano gumagana ang makina?

Ang isang nakatayo na seam metal bubong na roll na bumubuo ng makina ay gumagamit ng isang proseso ng malamig na bumubuo. Nagsisimula ito sa isang flat metal coil. Ito Ang coil ay dumadaan sa isang serye ng roller ay namatay. Ang bawat hanay ng mga roller ay unti -unting humuhubog sa metal. Sa wakas, isang tapos na Ang panel ay lumitaw na may integrated, nakataas na mga seams.

Ang mga seams na ito ay nakikipag -ugnay sa mga katabing mga panel. Itinaas ang mga ito sa itaas ng eroplano ng kanal ng bubong. Ang disenyo na ito ay nag -aalis Ang pangangailangan para sa mga fasteners sa malawak na ibabaw. Ang pangunahing tampok na ito ay ginagawang mataas ang nakatayo na mga bubong ng seam lumalaban sa pagtagas. Pinapayagan din nito ang bubong na hawakan ang pagpapalawak ng thermal at pag -urong.

Mga kalamangan ng makina

Ang mga makina na ito ay isang pangunahing pagsulong sa manu -manong katha. Nag -aalok sila hindi magkatugma na pagkakapare -pareho. Nagbibigay ang mga ito ng mataas na bilis ng produksyon. Ang mga ito ay epektibo para sa mga malalaking proyekto. Ito Kasama sa mga proyekto ang mga komersyal na gusali, pang -industriya na pasilidad, paliparan, at mga istadyum ng sports.

Ano ang linya ng produksiyon para sa produktong ito?

Ang isang nakatayo na seam metal bubong na roll na bumubuo ng makina ay isang pinagsamang linya ng produksyon. Ang pamantayang pagsasaayos nito ay Maraming mga pangunahing sangkap. Ang mga bahaging ito ay nagtutulungan nang walang putol.

Uncoiler / Decoiler: Ito ang pagsisimula ng linya. Hawak nito ang mabibigat na coil ng metal, na maaaring timbangin ang ilang mga tonelada. Ito pinapakain ang likid sa makina. Maaari itong maging motor na hinihimok o pasibo. Madalas itong may isang sistema ng pagpepreno upang mapanatili pag -igting.

Ang yunit ng pagpapakain at leveling: Ang metal strip mula sa coil ay maaaring magkaroon ng mga curves o pagkadilim. Ang yunit na ito ay may leveling Roller. Ang mga roller na ito ay nag -flatten at ituwid ang materyal. Tinitiyak nito ang isang pantay na feed sa pangunahing dating. Ito ay Kritikal para sa katumpakan ng panghuling panel.

Pre-Punching / Notching System (Opsyonal ngunit Karaniwan): Maraming mga bubong ang gumagamit ng mga nakatagong mga kalakip na clip. Ang istasyong ito Awtomatikong sinuntok ang mga tumpak na butas o notches sa mga gilid ng panel. Nangyayari ito sa mga itinakdang agwat. Ang mga butas Payagan ang mga panel na mai -fasten sa mga sliding clip. Ang mga clip ay nakatago sa ilalim ng mga interlocked seams.

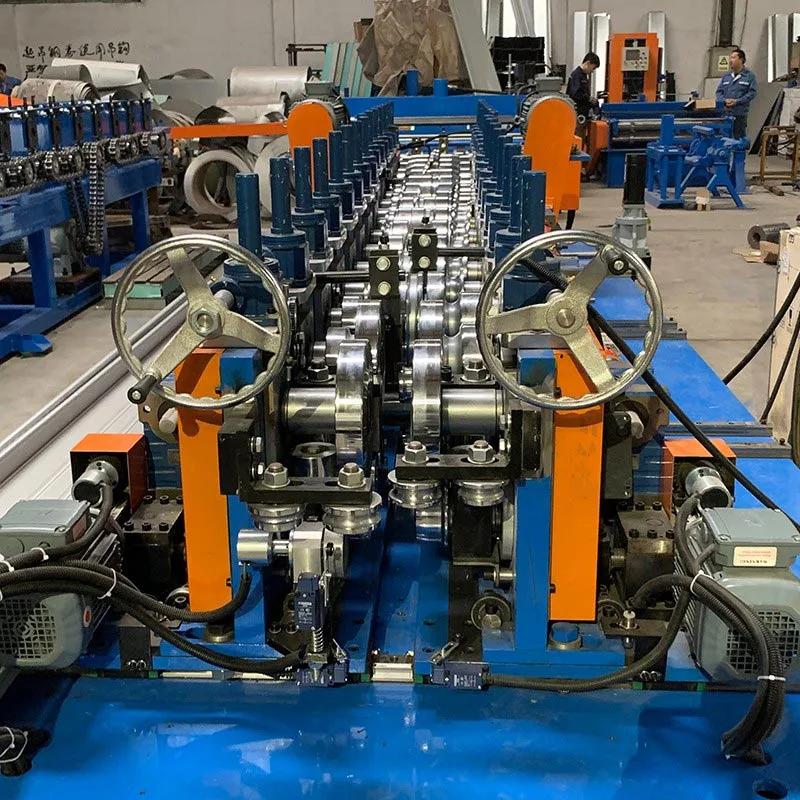

Roll Forming Station: Ito ang puso ng makina. Mayroon itong isang serye ng mga kinatatayuan. Ang bawat paninindigan ay naglalaman ng pasadyang roller namatay. Ang strip ay dumadaan sa bawat paninindigan. Sa bawat hakbang, ang mga roller ay yumuko ang metal nang kaunti pa. Nangyayari ito nadagdagan hanggang sa makamit ang pangwakas na profile. Ang bilang ng mga nakatayo ay nag -iiba, karaniwang mula 12 hanggang 22 o higit pa. Higit pang mga pinapayagan para sa isang gentler, mas tumpak na form. Nagreresulta ito sa isang mas mahusay na pagtatapos at mas kaunting materyal na stress.

System ng pagputol: Matapos ang panel ay ganap na nabuo, pinutol ito sa haba. Dalawang pangunahing uri ang ginagamit:

Flying cut-off (naka-synchronize na cut-off): Ito ang pinaka advanced na uri. Ang mekanismo ng pagputol ay gumagalaw sa Pagsulong ng Panel. Gumagawa ito ng isang malinis, parisukat na hiwa nang hindi tumitigil sa linya. Pinapayagan nito ang pinakamataas na posible bilis ng linya ng produksyon at kahusayan.

Stationary cut-off: Ang makina ay huminto sa madaling sabi upang gawin ang hiwa. Ang pamamaraang ito ay mas simple ngunit mas mabagal.

Output Table / Run-Out Table: Ang mga natapos na mga panel ay ipinadala sa labas ng makina at pagkatapos ay sa isang pagtanggap talahanayan.Ang talahanayan na ito ay madalas na nilagyan ng mga roller o isang sinturon upang mapangalagaan laban sa mga gasgas. Mga awtomatikong sistema ng pag -stack maaaring maidagdag dito.

Ang proseso ng pagbubuo sa pagkakasunud -sunod:

Pag -load ng Coil → 2. Pag -straightening & Feeding → 3. (Opsyonal) Hole Notching → 4. Incremental Roll Forming → 5. Pag -synchronize ng pagputol → 6. PANEL OUTPUT & STACKING.

Saan magagamit ang produktong ito?

Ang mga nakatayo na bubong ng tahi ay ginagamit kahit saan. Ang mga nakatayo na seam metal bubong na roll na bumubuo ng mga makina ay ginagamit sa buong mundo sa Parehong mga bagong proyekto sa konstruksiyon at retrofit. Kasama sa mga pangunahing aplikasyon:

Mga gusali ng komersyal at opisina: Pinili para sa kanilang propesyonal na hitsura, mahabang buhay, at mababang pagpapanatili.

Mga pasilidad at bodega ng pang -industriya: mainam para sa mga malalaking spans ng bubong. Ang mga ito ay sapat na matibay para sa malupit na mga kapaligiran.

Mga pampublikong gusali: Mga paliparan, istasyon ng tren, paaralan, ospital, at mga arena sa palakasan. Nakikinabang sila sa system pagiging maaasahan, mabilis na pag -install, at modernong hitsura.

Mga Gusali ng Agrikultura: Nagbibigay ang bubong ng higit na proteksyon sa panahon at mababa ang pagpapanatili, mainam para sa pag-iingat Ang mga hayop at pang -agrikultura na ani.

High-end Residential Construction: nagiging mas sikat para sa mga modernong luho na bahay. Ito ay dahil sa kanilang mga makinis na linya at mahabang buhay.

Mga proyektong arkitektura ng specialty: Ginamit para sa mga hubog na bubong, domes, at kumplikadong mga hugis. Ito ay madalas na nangangailangan ng dalubhasa machine.

Mga teknikal na parameter

Pangunahing bentahe

Gumawa ng mga panel on-demand: Lumikha ng mga panel mismo sa site, eksakto kung kinakailangan. Tinatanggal nito ang mga oras ng tingga at ang panganib ng pinsala sa transportasyon. Pinuputol din ang panganib ng pinsala sa panahon ng transportasyon. Maaari ka ring gumawa ng mga pagsasaayos sa real-time.

Mas kaunting mga seams, mas kaunting mga pagtagas: ang nakatayo na seam metal bubong na bumubuo ng makina ay maaaring gumawa ng mga panel hangga't ang buong Slope ng bubong. Tinatanggal nito ang transverse side laps. Ang mga laps na ito ay karaniwang mahina na puntos para sa mga tagas. Pre-form na mga panel Hindi ito magagawa.

I -save ang Pera: Makakakita ka ng mga makabuluhang pagbawas sa gastos. Nakatipid ka sa transportasyon ng mahaba, paunang nabuo na mga panel. Ikaw din Makatipid sa paghawak at pag -iimbak ng mga ito. Ang produksiyon sa site ay nagpapaliit din ng materyal na basura.

Pare-pareho, mataas na kalidad: Ang produksyon ay awtomatiko at kontrolado ng computer. Ginagarantiyahan nito ang bawat panel ay may eksaktong parehong sukat at hugis. Ang kalidad na ito ay humahantong sa isang mas mabilis, mas malinis, at mas maaasahang pag -install.

I -install ang mga bubong nang mas mabilis: Ang proseso ay isang tuluy -tuloy na daloy ng trabaho. Ang proseso ay dumadaloy nang walang putol mula sa raw coil hanggang sa natapos Panel. Ang tuluy -tuloy na, naka -streamline na daloy na makabuluhang paikliin ang tagal ng proyekto.

Iangkop sa iba't ibang mga proyekto: Ang makina ay maraming nalalaman. Ang makina ay maaaring makagawa ng iba't ibang mga profile, seam taas, at mga lapad sa pamamagitan lamang ng pagbabago ng roller ay namatay. Ang kakayahang umangkop na ito ay ginagawang perpekto para sa mga kontratista na may a magkakaibang hanay ng mga proyekto.

Mga pangunahing detalye at tampok

Ang de-kalidad na roller ay namatay: Ang roller ay namatay ang pinakamahalagang bahagi. Ang mga ito ay ginawa mula sa high-carbon, High-Chromium Steel. Ang mga ito ay katumpakan-machined gamit ang CNC. Pagkatapos, ang mga ito ay ground at heat-treated. Ginagawa ito Napakahirap at lumalaban na magsuot. Ang mga roller ay may isang salamin na tulad ng salamin. Pinipigilan nito ang mga gasgas sa ipininta metal.

Malakas, matibay na frame: ang pangunahing frame ay binuo mula sa mataas na lakas na bakal at welded at stress-relieved, isang proseso na nagbibigay ng mahusay na katigasan at katatagan. Tinitiyak nito ang perpektong pagkakahanay upang makabuo ng tuwid, totoong mga panel.

Sistema ng Drive ng Precision: Ang bumubuo ng mga shaft ay gumagamit ng mabibigat na tungkulin, nakahanay sa sarili na mga bearings ng bola. Tinitiyak ng drive ng tren Makinis, malakas, at perpektong naka -synchronize na operasyon ng lahat ng mga istasyon ng bumubuo.

Advanced na Computer Control: Ang isang PLC ay nagsisilbing utak ng makina. Gamit ang isang intuitive screen, ang mga operator ay pumapasok sa kinakailangang haba, dami, at pagsuntok ng mga pattern. Kinokontrol ng PLC ang bilis ng pagpapakain, haba ng pagputol, at pagsuntok pagkakasunud -sunod. Nagbibigay din ito ng mga diagnostic at mga alarma sa kasalanan.

Tumpak na Servo Feeding & Cutting: Ang mga high-end machine ay gumagamit ng mga motor na servo. Kinokontrol nito ang feeder at ang paglipad cut-off. Nagbibigay ito ng pambihirang kawastuhan para sa haba ng hiwa. Tinitiyak din nito ang isang perpektong parisukat na hiwa sa mataas na bilis.

Built-in na Kaligtasan: Ang mga pindutan ng Emergency Stop ay inilalagay sa maraming mga puntos. Ang mga proteksiyon na guwardya ay sumasakop sa lahat ng mga umiikot na bahagi. Maaaring maidagdag ang mga light curtain o safety interlocks. Ang mga tampok na ito ay makakatulong na maiwasan ang pinsala sa operator.

Ang nakatayo na seam metal bubong na roll na bumubuo ng makina ay nagdudulot ng kahusayan sa pang -industriya sa konstruksyon. Binago nito ang Ganap na proseso ng bubong. Ito ay lumiliko ng isang mabagal, mabibigat na logistik na trabaho sa isang makinis, pinagsamang daloy ng trabaho. Ang pamamaraang ito ay lubos na kumikita.

Dinadala nito ang pabrika sa site ng trabaho. Nagbibigay ito ng mga kontratista, arkitekto, at mga tagabuo ng higit na kapangyarihan. Makakamit nila Mas mahusay na mga resulta sa mas kaunting oras. Ang pangkalahatang gastos ay mas mababa din.

Para sa anumang malakihang proyekto ng metal na bubong, ang makina na ito ay isang madiskarteng pamumuhunan. Hindi ka lang bibili a makina Pinapabuti mo ang iyong kakayahan, reputasyon, at kakayahang kumita. Ang pangwakas na produkto ay isang matibay, Maganda, at mataas na pagganap na bubong. Ang bubong na ito ay patunay ng katumpakan at kapangyarihan ng modernong pagmamanupaktura.
