38-50mm light gauge steel stud roll form machine

Ang tiyak na light steel framing machine sa pamamagitan ng 38-50mm light gauge steel stud roll na bumubuo ng makina ay nakatuon sa "pangunahing buto." Sa konstruksyon, Kilala rin ito bilang "C-Stud" o "Channel Stud." Ito ang pangunahing patayo o pahalang na miyembro sa isang light gauge bakal na frame. Ang pagtatalaga ng "38-50" ay tumutukoy sa lalim ng web ng stud. Nangangahulugan ito na gumagawa ito ng mga stud na may taas ng web ng 38 milimetro hanggang 50 milimetro. Ang web ay ang patag na gitnang bahagi ng C-shaped stud.

Sa gitna ng konstruksyon ng Modern Light Steel Structure (LSS), ang light steel framing machine na ito sa pamamagitan ng 38-50 Main Ang mga kagamitan sa buto ay nag -automate ng katha para sa walang kamali -mali, magkaparehong mga sangkap - nakasulat ng kalidad at nagpapabilis ng proyekto paghahatid.

Ang light steel framing machine na ito sa pamamagitan ng 38-50 pangunahing kagamitan sa buto ay isang sistema ng pagbubuo ng roll. Ang makina ay Na -configure bilang isang mahaba, tandem line ng maraming mga istasyon ng trabaho. Ang pag -setup na ito ay nagbibigay -daan sa isang walang tahi, tuluy -tuloy, at mataas awtomatikong daloy ng trabaho mula sa simula hanggang sa matapos.

Mga pangunahing sangkap

Uncoiler / Decoiler: Ang buong proseso ng paggawa ay nakasalalay sa uncoiling station para sa isang walang kamali -mali na pagsisimula. Dinisenyo Para sa maximum na pagiging maaasahan, sinisiguro nito ang mabibigat na likid, pinapakain nang maayos ang materyal, at gumagamit ng tumpak na kontrol sa pag -igting Upang maiwasan ang mga depekto. Ginagarantiyahan nito ang isang pare -pareho at walang tigil na daloy ng materyal, na nagtatakda ng yugto para sa pinakamainam na linya Pagganap.

Gabay sa In-feed: Ang seksyon na ito ay gumagabay sa flat steel strip. Ito ay nakahanay nito nang perpekto para sa pagpasok sa unang bumubuo istasyon. Ang katumpakan dito ay susi sa isang tuwid, tumpak na panghuling produkto.

Mga istasyon ng pagbubuo ng roll: Ang proseso ng pagbuo ay unti -unti. Ang isang mataas na bilang ng mga istasyon (18-22) ay ginagawang maliit ang bawat liko at kinokontrol. Ang resulta ay isang makinis, tumpak, at de-kalidad na C-profile.

Ang kabuuang bilang ng mga istasyon (karaniwang 18-22) ay nagdidikta sa kinis at katumpakan ng panghuling profile.

Punching & Notching Unit: Ito ay isang kritikal na subsystem. Ito ay karaniwang matatagpuan pagkatapos ng paunang pagbubuo mga yugto. Ang mga haydroliko o servo-powered na mga suntok ay lumikha ng mga butas sa web ng stud. Ang mga butas na ito ay para sa elektrikal Mga kable, mga tubo ng pagtutubero, at mga serbisyong mekanikal. Maaari rin silang lumikha ng mga notch para sa pagkonekta ng mga track o iba pang mga stud. Ang yunit na ito ay ganap na ma -program.

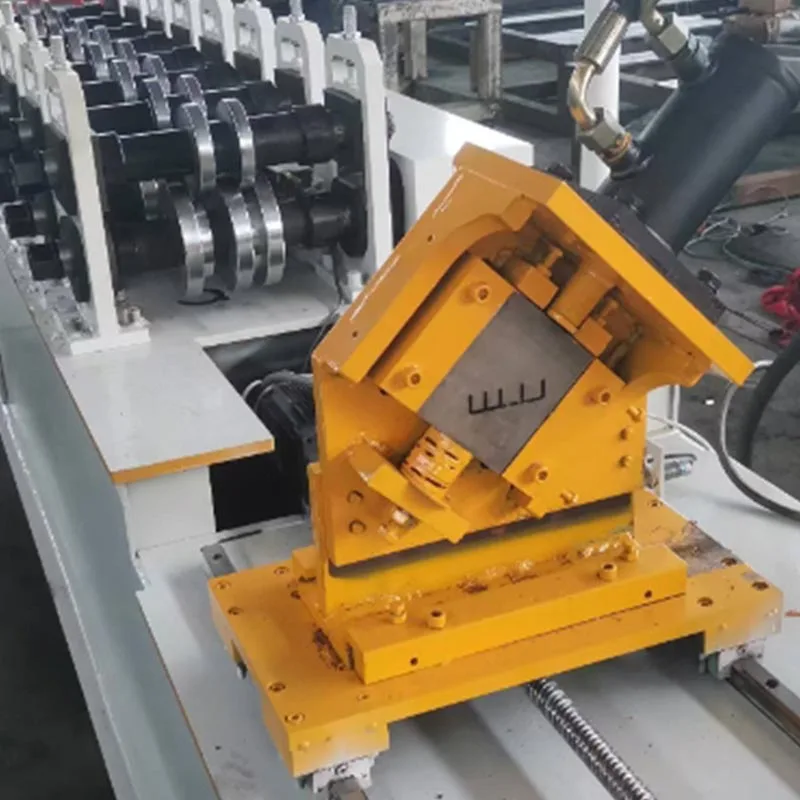

System ng pagputol: Matapos ang stud ay ganap na nabuo, ito ay pinutol sa kinakailangang haba. Dalawang pangunahing uri ang ginagamit:

Flying Cut-Off: Bilang ang pinaka mahusay na pamamaraan, tiyak na nag-synchronize sa gumagalaw na strip upang maihatid ang malinis na pagbawas Sa buong bilis ng produksyon, tinanggal ang downtime at pagpapagana ng tuluy-tuloy, high-speed na operasyon.

Stationary cut-off: isang pagpipilian na may kamalayan sa gastos gamit ang isang paraan ng stop-and-cut. Mas mabagal ngunit lubos na maaasahan, nagsisilbi itong a Pragmatic solution para sa mga standard-duty machine o mas mababang bilis ng mga kapaligiran sa paggawa.

Control System (PLC & HMI): Ang buong makina ay pinamamahalaan ng isang programmable logic controller (PLC). Ang operator Nakikipag-ugnay sa system sa pamamagitan ng isang interface ng tao-machine (HMI), karaniwang isang touchscreen. Dito, ang mga input ng operator lahat ng mga parameter. Kasama dito ang haba ng stud, dami, at ang posisyon at uri ng mga butas. Ang sistema ay matalino at madaling gamitin.

Output Table / Run-Out Table: Nagtatapos ang linya ng produksyon dito. Ang natapos na C-studs ay dumating, maayos na nakasalansan, at pagkatapos nailipat sa site ng konstruksyon.

Ano ang mga tampok ng produktong ito?

Ang paggamit ng 38-50mm light gauge steel stud roll na bumubuo ng makina ay nag-aalok ng mga benepisyo ng pagbabago Mga tradisyunal na pamamaraan.

Lubhang mataas na kahusayan sa produksyon: Ang pagpapatakbo sa mataas na bilis, gumagawa ito ng daan -daang metro ng mga stud bawat oras. Ang output na ito ay higit na higit sa anumang manu -manong pamamaraan. Tinitiyak nito ang isang mabilis at matatag na supply ng mga materyales para sa anumang proyekto Timeline.

Superior Precision at Consistency: Ang bawat stud na ginawa ay magkapareho. Ang dimensional na pagpapaubaya ay labis masikip. Tinatanggal nito ang pagkakamali at pagkakaiba -iba ng tao. Ito ay humahantong sa mas mabilis, mas madali, at mas tumpak na pagpupulong sa site. Walang mga maling akda o nasayang na mga materyales.

Makabuluhang Pag -iimpok ng Materyal: Ang aming advanced na teknolohiya sa pagmamanupaktura ay naghahatid ng kahusayan sa gastos sa materyal. Ito Ang mga target ay nag -aaksaya ng holistically, na minamaliit ang pag -scrap mula sa pagputol at pagsuntok habang pinipigilan ang mga pagkakamali. Pinagsama ito Ang pamamaraan ay ginagarantiyahan ang pinakamainam na paglalaan ng mapagkukunan, tinitiyak ang iyong mga materyales na maabot ang kanilang buong potensyal.

Kapansin-pansin na kakayahang umangkop at pagpapasadya: Ang light steel framing machine na ito sa pamamagitan ng 38-50 pangunahing kagamitan sa buto Pinagsasama ang kakayahang umangkop na may kumpletong pagpapasadya. Madali itong lumipat sa pagitan ng mga profile at maaaring ma -program Tukoy na mga pattern ng pagsuntok, ginagawa itong perpekto para sa pagsasakatuparan ng mga natatanging disenyo ng arkitektura.

Ang nabawasan na mga gastos sa paggawa at pag -asa sa kasanayan: ang automation ay naghahatid ng higit sa pagtitipid sa gastos; Nagtatayo ito ng isang madiskarteng kalamangan. Pinuputol nito ang pag -asa sa isang malaki, dalubhasang koponan. Pinoprotektahan nito ang iyong operasyon mula sa isang pabagu -bago ng merkado sa paggawa at mga kandado sa mahuhulaan.

Pinahusay na Lakas ng Struktural: Ang proseso ng pagbuo ng malamig ay nagpapalakas sa bakal sa pamamagitan ng pagpapatibay sa trabaho, sa gayon Ang pagtaas ng lakas ng ani nito sa mga kritikal na puntos ng liko. Malinaw ang kinalabasan: higit na lakas at pinahusay tibay sa maginoo na pagputol at hinang.

Pagsasama sa software ng BIM at CAD: Ang mga modernong machine ay maaaring mag -import nang direkta sa mga file ng disenyo. Maaari silang kumuha ng data mula sa Pagbuo ng Impormasyon sa Pagmomodelo (BIM) o software na tinulungan ng computer (CAD). Lumilikha ito ng isang walang tahi Digital-to-pisikal na daloy ng trabaho. Ito ay karagdagang binabawasan ang mga error at makatipid ng oras.

Application

Ang 38-50mm light gauge steel stud roll na bumubuo ng makina ay maraming nalalaman. Naghahain ito ng isang malawak na hanay ng Mga sektor ng konstruksyon.

Residential Construction: Ang sistemang ito ay isang mainam na solusyon para sa pagtatayo ng mga bahay, townhouse, at mababang pagtaas Mga kumplikadong apartment. Pinapayagan nito ang mahusay na paggawa ng buong istruktura na balangkas, kabilang ang mga dingding, sahig, at mga trusses ng bubong.

Mga Komersyal na Gusali: Ginagamit ito para sa mga tanggapan, mga tindahan ng tingi, hotel, at mga paaralan. Ang bukas na web space sa mga studs ay Tamang -tama para sa pagtatago ng malawak na mga serbisyo ng elektrikal at pagtutubero sa mga dingding at kisame.

Mga Gusali ng Pang -industriya: Ito ay angkop para sa mga bodega, pabrika, at mga sentro ng logistik. Ang mga istrukturang ito ay madalas na ginagamit Malaking spans at nangangailangan ng malakas, matibay na pag -frame.

Mga Panloob na Partition ng Panloob: Para sa mga komersyal at opisina ng interior, ang pangangailangan para sa mga pader na hindi nagdadala ng pagkahati ay Universal. Natutugunan ng aming mga system ang kahilingan na ito nang direkta sa pamamagitan ng pagpapagana ng mabilis, tumpak na paggawa ng lahat ng kinakailangang metal Mga stud at track, makabuluhang nag-stream ng fit-out timeline at binabawasan ang mga gastos sa paggawa.

Renovation at Modular Construction: Ito ang katumpakan na nagbibigay -daan sa maaasahang katha ng kumpletong pader Mga panel sa isang kapaligiran sa pabrika, na kung saan ay dinadala sa site ng konstruksyon para sa Swift at Seamless Final Assembly.

Ang daloy ng proseso ng paggawa ng proseso

Ang operasyon ay isang naka -streamline, sunud -sunod na proseso.

Hakbang 1: Paglo -load ng Materyal. Ang isang forklift o crane ay naglalagay ng isang coil ng galvanized steel strip papunta sa decoiler. Ang libre Ang pagtatapos ng coil ay pinakain sa gabay na in-feed.

Hakbang 2: setting ng parameter. Sa pamamagitan ng intuitive HMI, ang system ay simple upang tumakbo. Ito ay naka-set-and-forget na operasyon. Tukuyin ang mga parameter. Hinahawak ng makina ang natitira, na naghahatid ng katumpakan nang walang kamali -mali.

Hakbang 3: Pagbubuo ng Roll. Nagsimula ang makina. Ang mga paglalakbay sa bakal na strip sa pamamagitan ng mga istasyon ng bumubuo ng roll. Sa bawat isa Station, ito ay unti-unting baluktot mula sa isang flat strip papunta sa pangwakas na profile na hugis-C.

Hakbang 4: pagsuntok at pagpapansin. Ang profile ay nakaposisyon. Aktibo ang yunit ng pagsuntok. Naghahatid ito ng bawat butas at Notch na may katumpakan. Ang mga manu -manong error ay tinanggal. Ang pagiging tugma ng sangkap ay tiniyak.

Hakbang 5: Pagputol sa haba. Ang stud ay sumusulong. Ang pamutol ay tumutugma sa bilis nito. Isang malinis na hiwa ang ginawa. Ang pamutol Agad na mag -reset. Ang linya ng produksiyon ay hindi kailanman huminto. Ang kahusayan ay na -maximize.

Hakbang 6: Output at Stacking. Tapos na ang C-Studs ay lumabas sa linya. Lumipat sila sa talahanayan ng output. Pagkatapos ay nakasalansan sila o nakolekta. Ang pangwakas na hakbang ay ang pag -bundle at pagpapadala.
