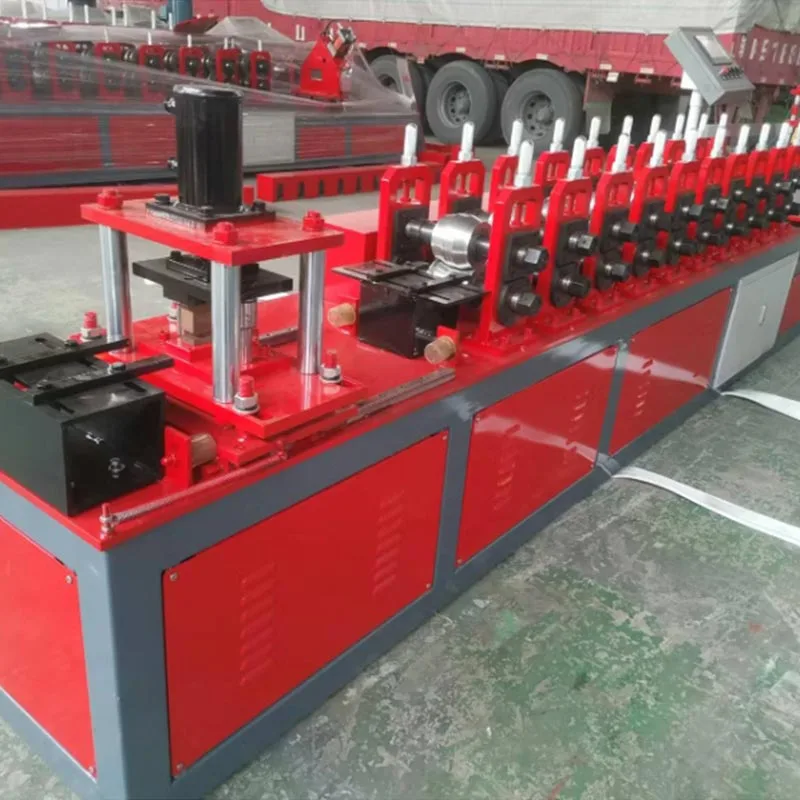

Triangular light steel framing machine

Ang tatsulok na light steel framing machine ay nagbabago ng mga flat coils ng galvanized steel sa tumpak, mataas na lakas Triangular profile. Ang prosesong ito ay mabilis, mahusay, at lubos na awtomatiko. Ang produkto ng output ay isang kritikal sangkap sa modernong konstruksyon. Ito ay lalong mahalaga para sa mga nasuspinde na mga sistema ng kisame at pagkahati sa drywall.

Ang makina na ito ay isang pundasyon ng modernong, magaan na konstruksyon. Pumapalit ito Mga tradisyunal na materyales tulad ng kahoy. Nag -aalok ito ng higit na pagkakapare -pareho, lakas, at tibay.

Detalyadong paglalarawan

Sa core nito, ang tatsulok na light steel framing machine ay isang sistema ng pagbubuo ng roll. Binubuo ito ng maraming susi Mga istasyon na nagtatrabaho sa pagkakasunud -sunod. Ang isang coil ng bakal ay pinakain sa makina. Isang serye ng mga pinalakas na roller pagkatapos ay unti -unting Hugis ang metal. Ang mga roller ay yumuko ang bakal na hakbang-hakbang hanggang sa bumubuo ito ng isang perpekto, sarado na tatsulok na profile.

Gamit ang isang proseso ng malamig na bumubuo na hindi nangangailangan ng init o hinang, ang makina ay gumagawa ng isang tuluy-tuloy, Mataas na lakas na tatsulok na sinag na may pantay na profile. Ang kakayahang ito ay maiayon sa iba't ibang laki at Ang mga pagtutukoy ay ginagawang pambihirang maraming nalalaman.

Mga pangunahing sangkap ng makina

Uncoiler / Decoiler: Ang yunit na ito ay humahawak at nagpapahinga ng isang malaking coil ng hilaw na bakal, na pinapakain ito nang maayos sa makina. An Ang integrated system ng pagpepreno ay nagpapanatili ng regulated na pag -igting sa buong proseso ng hindi pag -ibig.

Gabay sa Pag -entry: Tinitiyak ng seksyong ito na ang Strip ng Bakal ay tama na nakahanay habang pumapasok ito sa mga bumubuo ng mga istasyon upang ang a Ang pare -pareho na pangwakas na produkto ay maaaring makamit.

Mga istasyon ng pagbubuo ng roll: Ang isang progresibo, sunud-sunod na proseso ng baluktot ay gumagabay sa materyal sa bawat istasyon. Bawat Ang istasyon ay nag -aambag ng isang menor de edad na liko, at ang mga pinagsama -samang mga pagpapapangit na ito ay patuloy na nagbabago sa flat strip sa isang selyadong Triangular Profile.

Punching & Notching Unit (Opsyonal ngunit Karaniwan): Maraming mga makina ang nagsasama ng isang istasyon ng pagsuntok. Ang yunit na ito ay maaaring manuntok butas o lumikha ng mga notch sa profile sa mga itinakdang agwat. Ang mga tampok na ito ay para sa pag -mount, mga kable, o pagsali Mga seksyon sa site.

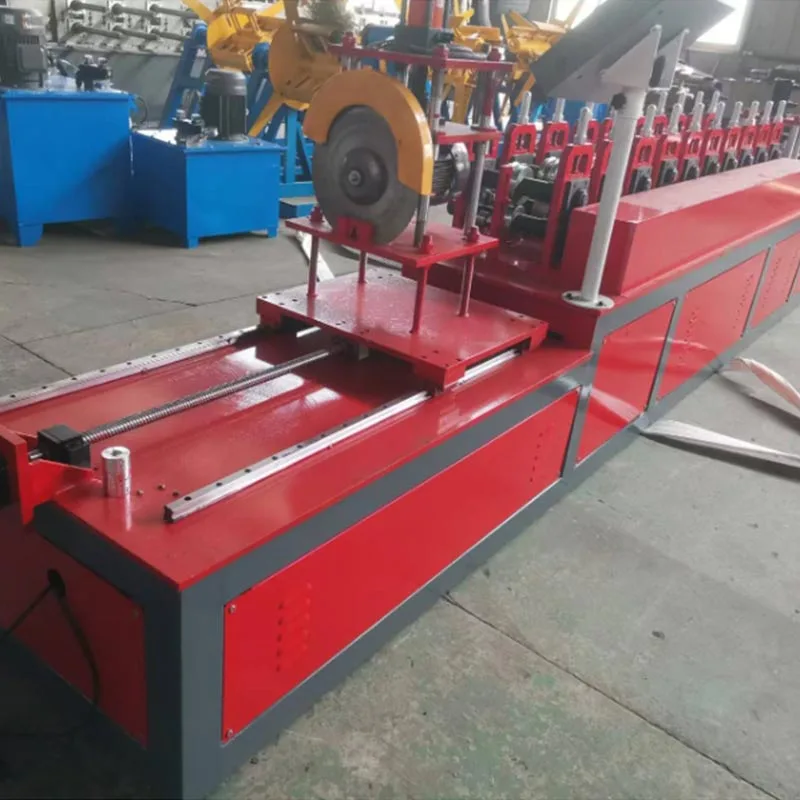

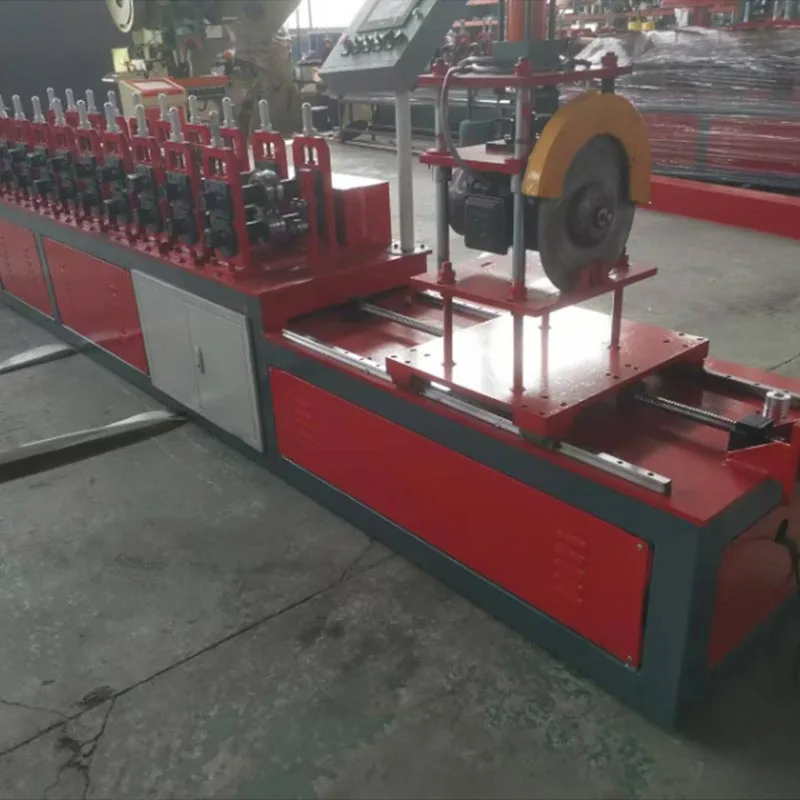

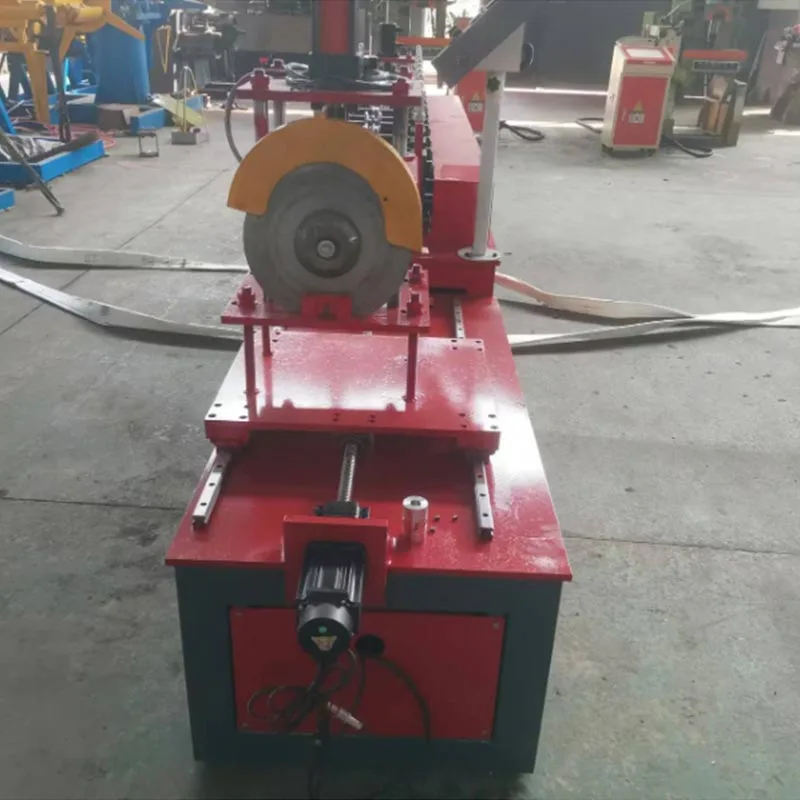

System ng pagputol: Matapos ang profile ay ganap na nabuo, kailangan itong i -cut sa haba. Ang isang lumilipad na cut-off system ay Pamantayan. Gumagalaw ito sa patuloy na paglipat ng profile. Gumagawa ito ng isang tumpak na hiwa nang hindi tumitigil sa paggawa linya Tinitiyak nito ang mataas na kahusayan.

Output Table / Run-Out Table: Bilang pangwakas na yugto ng linya, kinokolekta ng istasyong ito ang cut-to-haba na tatsulok Ang mga profile at karaniwang may kasamang isang awtomatikong sistema ng pag -stack para sa naka -streamline na paghawak at packaging.

Control System: Isang modernong PLC (Programmable Logic Controller) at HMI (Human-Machine Interface) Panel Run ang buong operasyon. Ang mga operator ay maaaring magtakda ng mga parameter tulad ng bilis ng produksyon at haba ng gupitin dito. Tinitiyak ng system ang katumpakan at pag -uulit.

Mga bentahe ng paggamit ng makina

Ang tatsulok na light steel framing machine ay naghahatid ng malinaw na mga pakinabang sa mga maginoo na pamamaraan, na gumagawa ng higit pa mahusay at matatag na produkto.

1. Mataas na kahusayan sa produksyon:

Patuloy na nagpapatakbo ang makina. Maaari itong makagawa ng sampu -sampung metro ng tapos na produkto bawat minuto. Ang bilis na ito malayo higit sa manu -manong katha o pindutin ang pagpepreno. Natugunan nito ang mga hinihingi ng mataas na dami ng mga malalaking proyekto sa konstruksyon.

2. Pambihirang pagkakapare -pareho at kalidad:

Ang bawat piraso na ginawa ay magkapareho. Ang proseso ng pagbubuo ng roll ay nag -aalis ng pagkakamali ng tao. Ang dimensional na katumpakan ng Ang mga tatsulok na frame ay napakataas. Ang pagkakapare -pareho na ito ay nagpapasimple ng pag -install sa site ng konstruksyon. Binabawasan nito basura at rework.

3. Lakas ng Materyal at tibay:

Ang proseso ng malamig na pagbuo ng trabaho ay pinipigilan ang bakal. Ito ay nagdaragdag ng lakas nito sa kahabaan ng mga bends. Ang nagreresulta Ang Triangular Profile ay isang natural na mahigpit na hugis ng istruktura. Nagbibigay ito ng mahusay na kapasidad ng pag-load at paglaban sa sagging.

4. Mababang gastos sa paggawa:

Ang proseso ay lubos na awtomatiko. Tumatakbo ito na may isang tauhan lamang ng balangkas ng isa o dalawa, na humahantong sa mas mababang paggawa gastos.

5. Kakayahang umangkop at pagpapasadya:

Ang mga makina ay maaaring maiayon. Maaari silang makagawa ng iba't ibang laki ng mga tatsulok. Maaari silang hawakan ang iba't ibang materyal kapal. Ang mga pattern ng pagsuntok ay madaling mabago sa pamamagitan ng PLC. Pinapayagan nito ang isang makina na maghatid ng maraming mga linya ng produkto.

6. Minimal na basurang materyal:

Ang proseso ay gumagamit ng isang tuluy -tuloy na likid. Ang sistema ng paglipad ng cut ay nag -optimize ng mga haba ng hiwa. Nagreresulta ito sa napakaliit na scrap materyal kumpara sa mga proseso ng sheet-fed.

7. Superior Tapos na Produkto:

Sa pamamagitan ng pagpapanatili ng galvanized coating na hindi nasira, ang hindi nagsasalakay na proseso ay naghahatid ng isang produkto na may mahusay Ang paglaban sa kaagnasan, handa na para sa agarang paggamit nang walang pangalawang paggamot.

Hilaw na materyal:

Uri ng Materyal: Galvanized Steel (SGCC, DX51D, atbp.), Aluminum, o iba pang mga nakalulugod na bakal.

Kapal ng materyal: Karaniwan ay saklaw mula sa 0.4 mm hanggang 1.2 mm.

Lapad ng Coil: Nakasalalay sa pangwakas na laki ng profile, karaniwang sa pagitan ng 60 mm at 200 mm.

Timbang ng Coil: Hanggang sa 3,000 - 5,000 kg, depende sa kapasidad ng decoiler

Tapos na produkto:

Hugis ng profile: sarado na tatsulok (madalas na may mga flanged na gilid para sa katatagan)

Haba ng Side: Ang mga karaniwang sukat ay 20x20mm, 25x25mm, 30x30mm, hanggang sa 60x60mm.

Bilis ng Produksyon: 15 hanggang 40 metro bawat minuto.

Mga pagtutukoy ng makina:

Pagbubuo ng mga istasyon: 12 hanggang 18 istasyon ay karaniwan para sa isang tumpak, maayos na form.

Drive Motor Power: Saklaw mula sa 7.5 kW hanggang 15 kW, depende sa laki at bilis.

Control System: PLC na may kulay ng touch screen (HMI).

Pagputol ng katumpakan: ± 0.5 mm hanggang ± 1.0 mm.

Ano ang proseso ng paggawa para sa makina na ito?

Ang operasyon ng isang tatsulok na light steel framing machine ay isang sistematiko at mahusay, mataas na awtomatikong proseso.

Paglo -load ng Materyal.

Ang isang forklift ay naglalagay ng isang malaking coil ng galvanized steel sa decoiler. Ang operator ay nag -thread ng nangungunang gilid ng coil sa gabay sa pagpasok.

Threading at pag -setup.

Ang makina ay sinulid sa pamamagitan ng mga paunang gabay at sa unang istasyon ng bumubuo. Input ng operator ang nais na mga parameter sa control panel. Kasama dito ang bilis ng produksyon at haba ng hiwa.

Roll form.

Nagsisimula ang pangunahing motor ng drive. Ang metal strip ay kumakain sa pamamagitan ng mga bumubuo ng mga istasyon, kung saan ang isang pag -unlad ng Ang mga bends na sapilitan na bends ay unti-unting lumilikha ng isang paitaas na pagbuo ng gilid, na nagtatapos sa isang tinukoy na hugis na "U". Sa wakas, ito Nagsasara sa isang masikip, naka -lock na tatsulok na profile.

Pagsuntok/notching (kung nilagyan).

Matapos mabuo ang profile, dumadaan ito sa yunit ng pagsuntok. Ang yunit ay naka -synchronize sa profile kilusan. Sinuntok nito ang mga butas o notches sa mga pre-program na agwat.

Pagputol sa haba.

Ang tuluy -tuloy na profile ng tatsulok ay umabot sa yunit ng paggupit. Nakita ng isang sensor ang posisyon ng profile. Ang lumilipad Cut-off system clamp sa profile. Gumagalaw ito. Ang isang lagari o paggupit ay gumagawa ng isang malinis, parisukat na hiwa. Ang pamutol noon bumalik sa posisyon ng pagsisimula nito para sa susunod na pag -ikot.

Output at pag -stack.

Ang mga piraso ng hiwa ay naglalakbay kasama ang talahanayan ng output. Awtomatiko silang nakasalansan o ipinadala sa isang lugar ng koleksyon. Ang Ang mga operator ay nag -iimpake ng mga natapos na produkto sa mga bundle para sa pagpapadala.

Ano ang mga pangunahing kaso ng paggamit para sa produktong ito?

Ang tatsulok na mga frame na ginawa ng makina na ito ay pangunahing sa modernong gusali mga interior.

1. Sinuspinde ang mga sistema ng kisame (T-bar grids):

Ito ang pinaka -karaniwang application. Ang mga tatsulok na frame ay nagsisilbing pangunahing runner o pangalawang miyembro sa a Sinuspinde ang kisame grid. Nagbibigay sila ng malakas, antas ng balangkas na may hawak na mga panel ng kisame, tile, o mga board. Kanilang Pinipigilan ng lakas ang kisame mula sa sagging sa paglipas ng panahon.

2. Pag -frame ng pagkahati sa drywall:

Ginagamit ang mga ito bilang pahalang na bridging o noggins sa pagitan ng mga vertical stud sa mga frame ng dingding. Nagdaragdag ito ng katigasan sa pader. Nagbibigay din ito ng isang ligtas na pag -back para sa paglakip ng mga sheet ng drywall.

3. HVAC Support Systems:

Dinisenyo bilang matibay na mga channel ng suporta para sa mga ducts at tubo ng HVAC, ang kanilang istruktura na integridad at malinis na aesthetic give Ang mga ito ay dalawahang utility, na ginagawang perpekto para sa mga nakalantad na aplikasyon sa mga puwang ng komersyal na plenum.

4. Suporta sa Pamamahala ng Cable at Conduit:

Sa parehong mga kisame at dingding, ang mga channel na ito ay nagbibigay ng isang ligtas at organisadong paraan upang ruta ang mga de -koryenteng cable, data mga wire, at conduits.

5. Mga Pandekorasyon na Mga Tampok sa Pandekorasyon at kisame:

Pinapayagan ng tumpak na mga profile ang mga taga -disenyo na lumikha ng mga layered o stepped kisame at disenyo ng dingding. Nagsisilbi silang hindi nakikita Backbone, pagpapagana ng paglikha ng kumplikadong interior aesthetics.

6. Light Gauge Steel Structural Application:

Ang mga profile na ito ay nagsisilbi ring magaan na purlins o girts, na gumagamit ng kanilang mataas na lakas-sa-timbang na ratio sa maliit Mga istrukturang bakal.

Ang tatsulok na light steel framing machine na ito ay isang sistema ng paggawa ng katumpakan. Ito ay lumiliko ng hilaw na bakal sa isang pangunahing istruktura sangkap. Ang proseso ay mabilis na mabilis, tumpak, at maaasahan.
Malinaw ang mga pakinabang. Kasama nila ang mataas na output, pare -pareho ang kalidad, at pagtitipid sa gastos sa pagpapatakbo. Ang nagreresulta Ang produkto, ang tatsulok na light steel frame, ay kailangang -kailangan. Ito ay ang hindi nakikitang gulugod ng ligtas, matibay, at moderno Panloob na mga puwang. Mula sa mga gusali ng opisina at ospital hanggang sa mga mall at tirahan ng mga bahay, ang epekto ng makina na ito ay Kahit saan sa itaas ng aming mga ulo at sa loob ng aming mga dingding.
